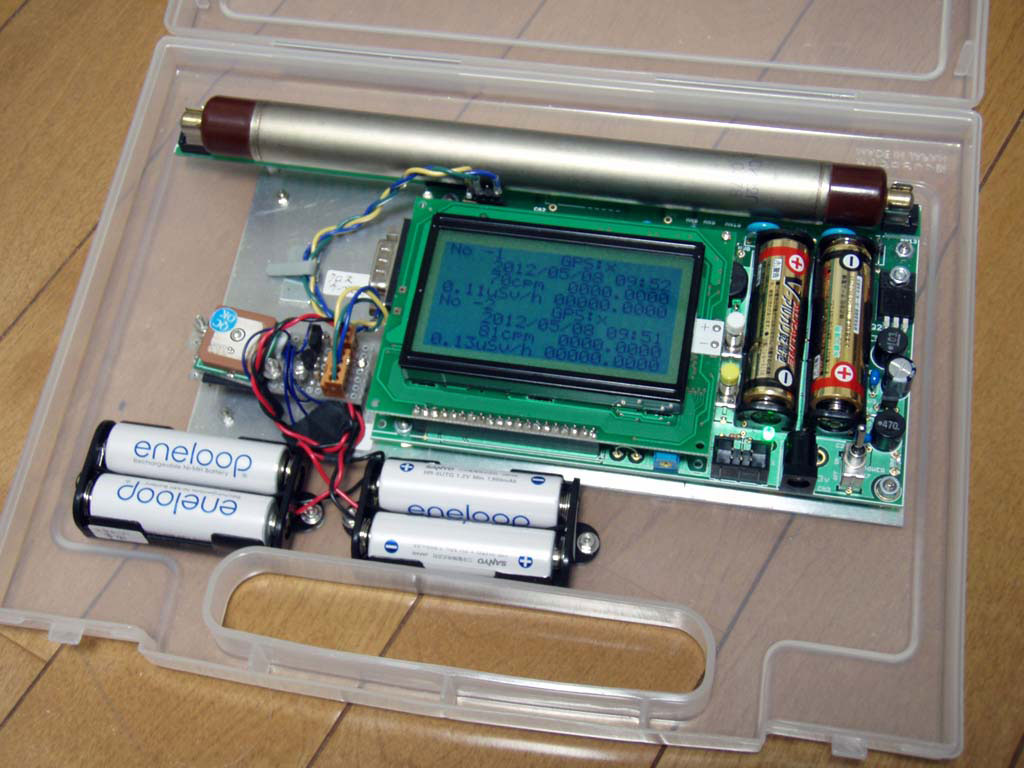

ガイガーカウンター ＳＩ２２Ｇ
 |
 |
 |
 |
|
ＡＶＲ Ｍｅｇａ６４４を使ったＧＰＳ付ガイガーカウンターで、単三電池二本で動作します。 回路は 高圧発生回路、ＬＣＤ表示器、ガイガー管、パルス整形回路、時計回路、ＧＰＳが有り、ＣＰＵが制御します。 このＣ言語のプログラムは 電源をＯＮすると 現在時刻を表示した後、測定を開始します。 動作に関しては取扱説明書を参照してください 高圧発生回路は ＣＰＵのパルス出力によりＦＥＴとインダクターと整流ダイオードと高圧コンデンサにより４００Ｖを作ります。 ４００Ｖは抵抗分圧して「NJU7032D」でバッファリングした後、ＣＰＵのＡ／Ｄに入り、その電圧を監視してパルス出力を調整して、４００Ｖを安定化します。 ＬＣＤ表示器はパラレル制御の１２８ｘ６４ドットの物（SG12864ASLB-GB-R01）を使っています。 ガイガー管はロシア製（ソ連製？）ＳＩ−２２Ｇを使い４００Ｖを加えています。 パルス整形回路はガイガー管からのパルスをトランジスタで受けてから、「NJU7032D」のシュミット回路に入れ、その出力を外部割込み端子に入れ、ＣＰＵでカウントします。 時計回路はバッテリーバックアップされた「DS1307」を使い、Ｉ２ＣでＣＰＵと通信をします。 ＧＰＳは「GT-723F」をシリアルで接続し、そのデータを受信します。後から基板外に追加した物で、電源は専用の単三型ニッケル水素電池４本を使います。 |
|||
