江戸 明六つLCD時計

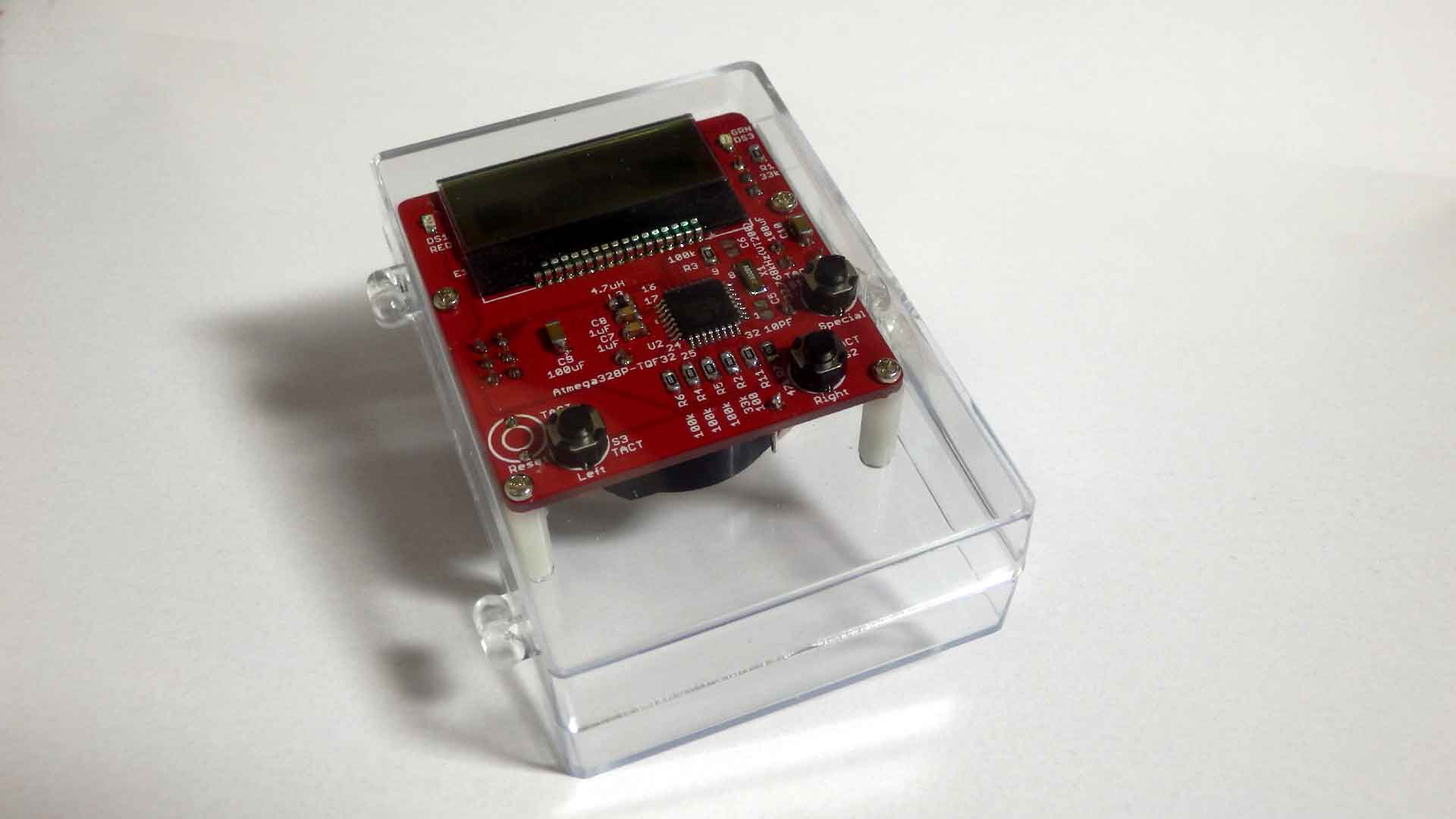

外観 回路図 パターン図 取扱説明書

 ATmega328を使った江戸時代の時刻をLCDで表示する時計で、CR2477電池で動作します。
 回路は グラフィックLCD表示器、CPUで、LCD表示、時計機能、時刻計算などをCPUが行います。
 このC言語のプログラムは 電源をONすると 時刻設定をを行ってから、現在の時刻(江戸時代の時刻表示)をLCDに表示します。
 動作に関しては取扱説明書を参照してください
 CPUはAVR ATmega328の表面実装品で 他の抵抗、コンデンサ、ダイオード、トランジスタも表面実装品を使います。
 LCD表示器は現在の時刻表示と時刻設定に使います。
 江戸時代の時刻に関しては 小説「大江戸神仙伝」などで書かれている不定時法の説明から 現在の時刻、日時(グレゴリオ暦)を元に計算をしています。
 電池は 通常の使い方で 約1年間使える予定です。

 制作に関するメモ
