１ビット加算器（ＣＭＯＳ）
 |
 |
 |
 |
|

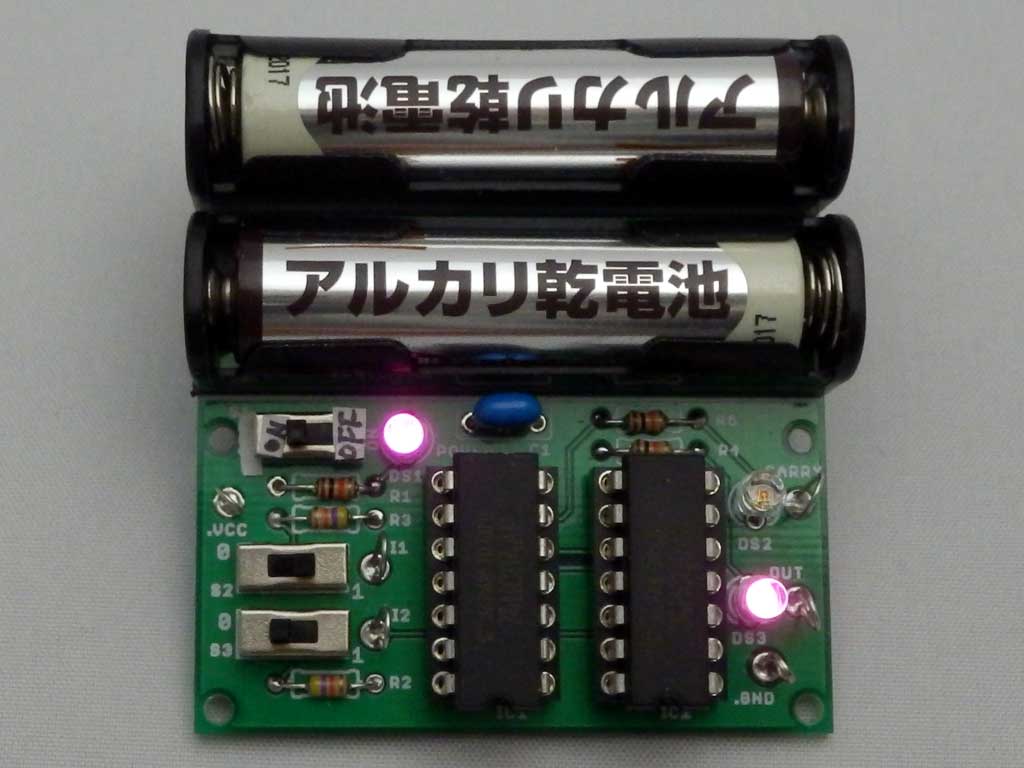

７４ＨＣ００と７４ＨＣ０４を使った学習用基板で、単四電池二本で動作します。 回路は スライドスイッチ２つが１ビットの値で、ＯＵＴのＬＥＤとＣＡＲＲＹのＬＥＤに加算結果が出ます。 基板作成用ファイル（ガーバーファイル）は「Fusion PCB」に頼んだ時のファイルです。 部品表（エクセルファイル）は基板部品の一覧表で、秋葉原等で購入出来る店の名前も入れてあります。 この基板は１ビットの加算結果をＬＥＤに出力する物です。学習的にはユニーバーサルか、ブレッドボードで組んで 試行錯誤するのが良いと思いますが、半田付けの練習の意味で基板化しました。 理論的には このＡＮＤとＮＯＴで出来た加算器が 多ビット加算器の元になります。 ※基板上のシルク印刷は 電源スイッチのＯＮ／ＯＦＦ表示が逆になっています |
|||
|
＊基板作成用ファイルは参考として見るに留め、 このファイルを使って基板を作る事はしないでください。 |
|||
