バイナリーカウンター
 |
 |
 |
 |
|

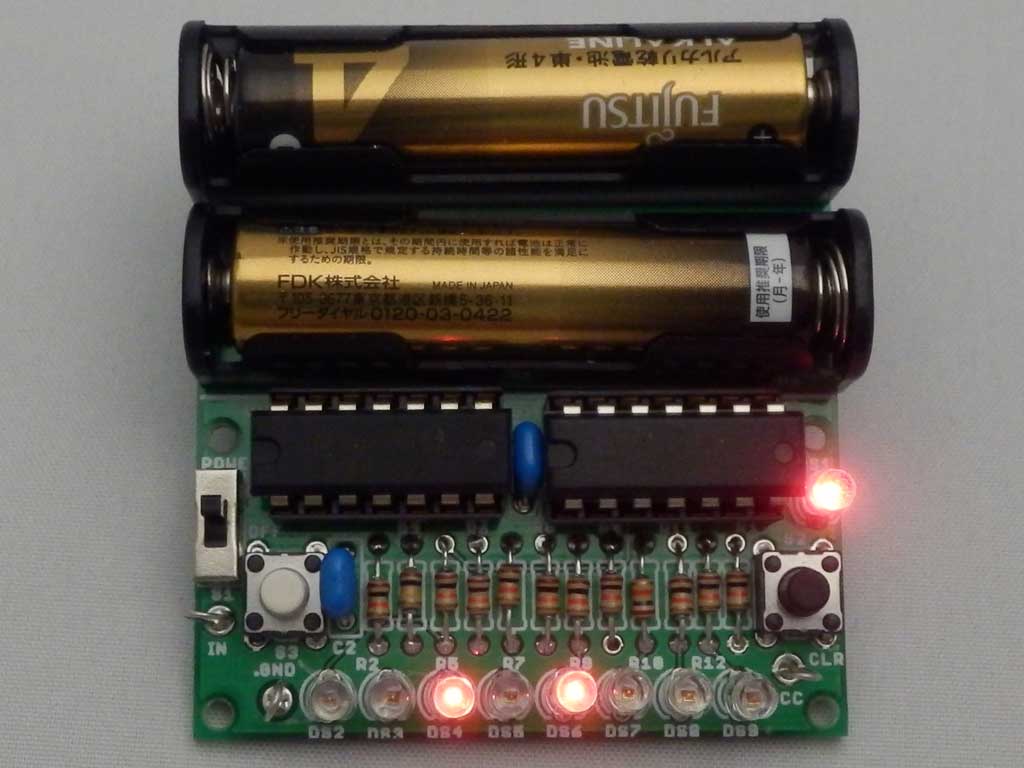

７４ＨＣ３９３を使った学習用基板で、単四電池二本で動作します。 回路は ８ビットのバイナリーカウンターで 各ビットはＬＥＤで表示します。 基板作成用ファイル（ガーバーファイル）は「Fusion PCB」に頼んだ時のファイルです。 部品表は基板部品の一覧表で、秋葉原等で購入出来る店の名前も入れてあります。 この基板は８ビットのバイナリーカウンタで 押しボタンスイッチの信号と外部からの入力信号が有ります。出力は各ビットをＬＥＤで表示します。 マルチバイブレータの出力信号をこの基板に入れるとカウントアップする様子が簡単に見られます。 |
|||
|
＊基板作成用ファイルは参考として見るに留め、 このファイルを使って基板を作る事はしないでください。 |
|||
