２進数と１０進数（ＴＴＬ）
 |
 |
 |
 |
|

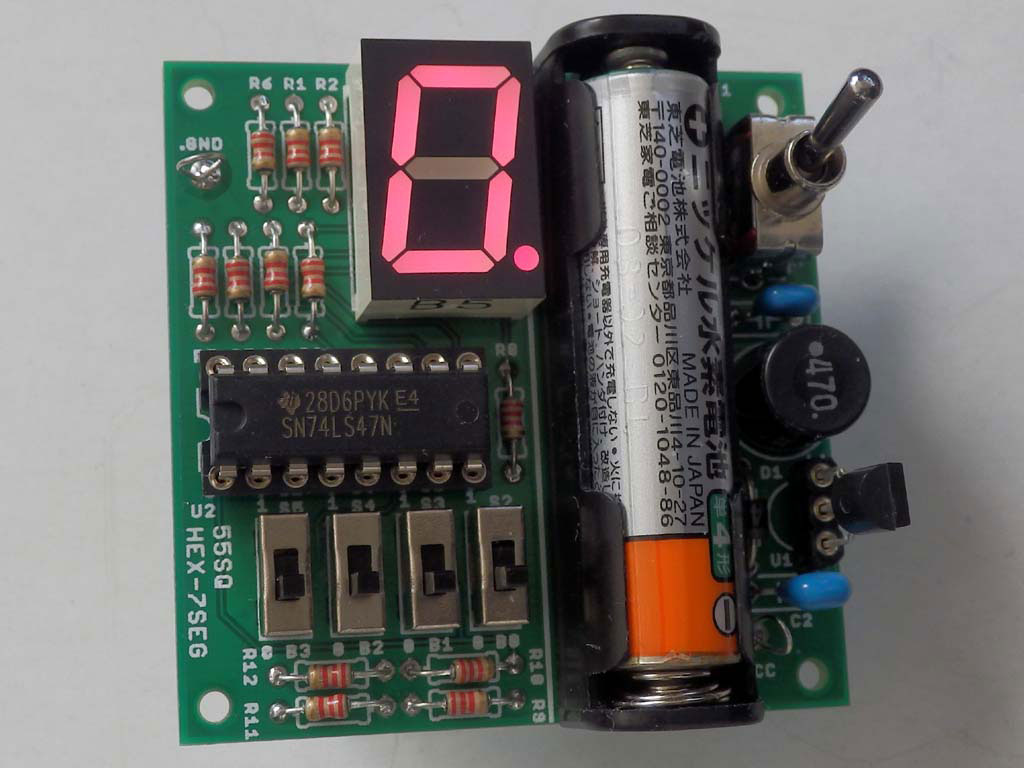

ＴＴＬ ７４ＬＳ４７を使った学習用基板で、単四電池一本で動作します。（動作電圧は５Ｖです） 回路は スライドスイッチ４つが７４ＬＳ４７の入力に接続され、７セグＬＥＤのカソードセグメントが７４ＬＳ４７のオープンコレクタ出力に抵抗を介して接続されています。 基板作成用ファイル（ガーバーファイル）は「Fusion PCB」に頼んだ時のファイルです。 部品表は 基板部品の一覧表で、秋葉原等で購入出来る店の名前も入れてあります。 この基板は ２進数と１０進数の関係が一目で解る様にと作った物で、半田付けの練習にもなると思います。 ７４ＬＳ４７はＢＣＤ変換ＩＣなので、１０～１５の表示は意味不明な表示になります。 |
|||
|
＊基板作成用ファイルは参考として見るに留め、 このファイルを使って基板を作る事はしないでください。 |
|||
