IN-1(ИН-1)2桁時計
外観 回路図 パターン図 説明書

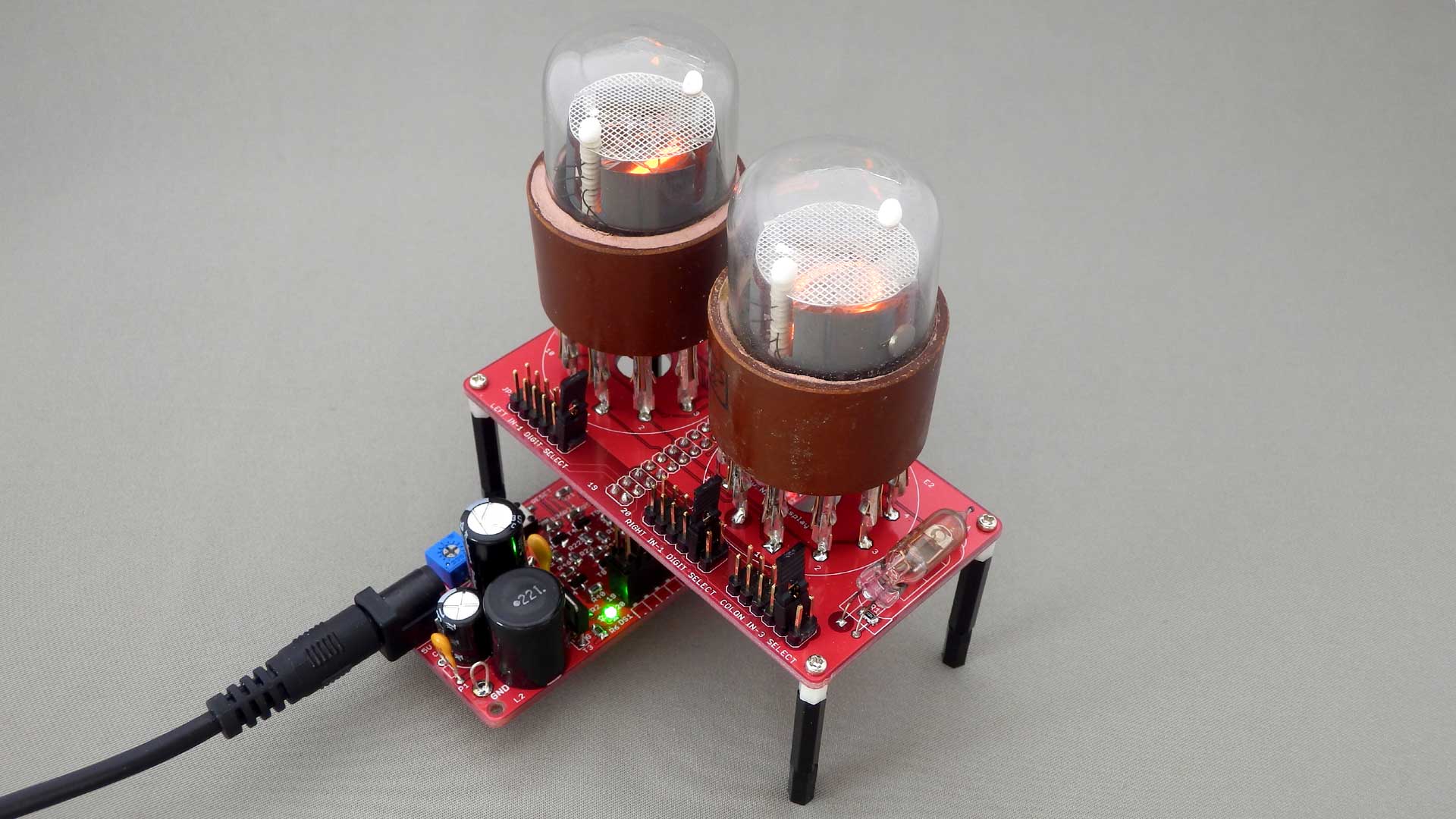

AVR ATmega328を使った2桁ニキシー管時計で、外部ACアダプタで動作します。 回路は 表示基板上にニキシー管(IN-1)、 ドライブ基板上にCPU 高圧電源回路 RTC ニキシー管ドライバが有り、ニキシー管表示、時刻設定、高圧制御などをCPUが行います。1枚の基板では2桁ですが フラットケーブルのケスケード接続で6桁表示まで出来ます。
このC言語のプログラムは  電源をONすると 現在の時分をニキシー管に表示します。
動作に関しては取扱説明書を参照してください
部品表は 基板部品の一覧表で、秋葉原等で購入出来る店の名前も入れてあります。

表示部の制作に関するメモドライブ部の制作に関するメモ
