- 発想 ２０１６年５月２６日
- ４桁のニキシー管時計を考えていたが、ニキシー管部分だけを変更して ドライブ部分までは共通にすれば 色々なニキシー管が使えるので面白いと思った。
- 構想 ２０１６年５月２６日
- ５月２６日
基本は４桁のニキシー管時計で ６桁に変更して 表面実装部品を使って小さくしたい
- 実装についての考え
- ５月２６日
ＩＮ－１を２桁＋コロンをドライブ基板サイズと同じくらいにしたい。
ニキシー管部分と重ねて実装したいが並べるとか ニキシー管基板９０°立てるのも良いかもしれない。
- ５月２６日
４５ｘ８５ｍｍの基板にする。
表示基板より少し大きくしないと入らない。取付は別で考えてフラットケーブルでつなぐ方式で考える。
最大３枚までカスケードにつなげられるようにする。
- １０月４日

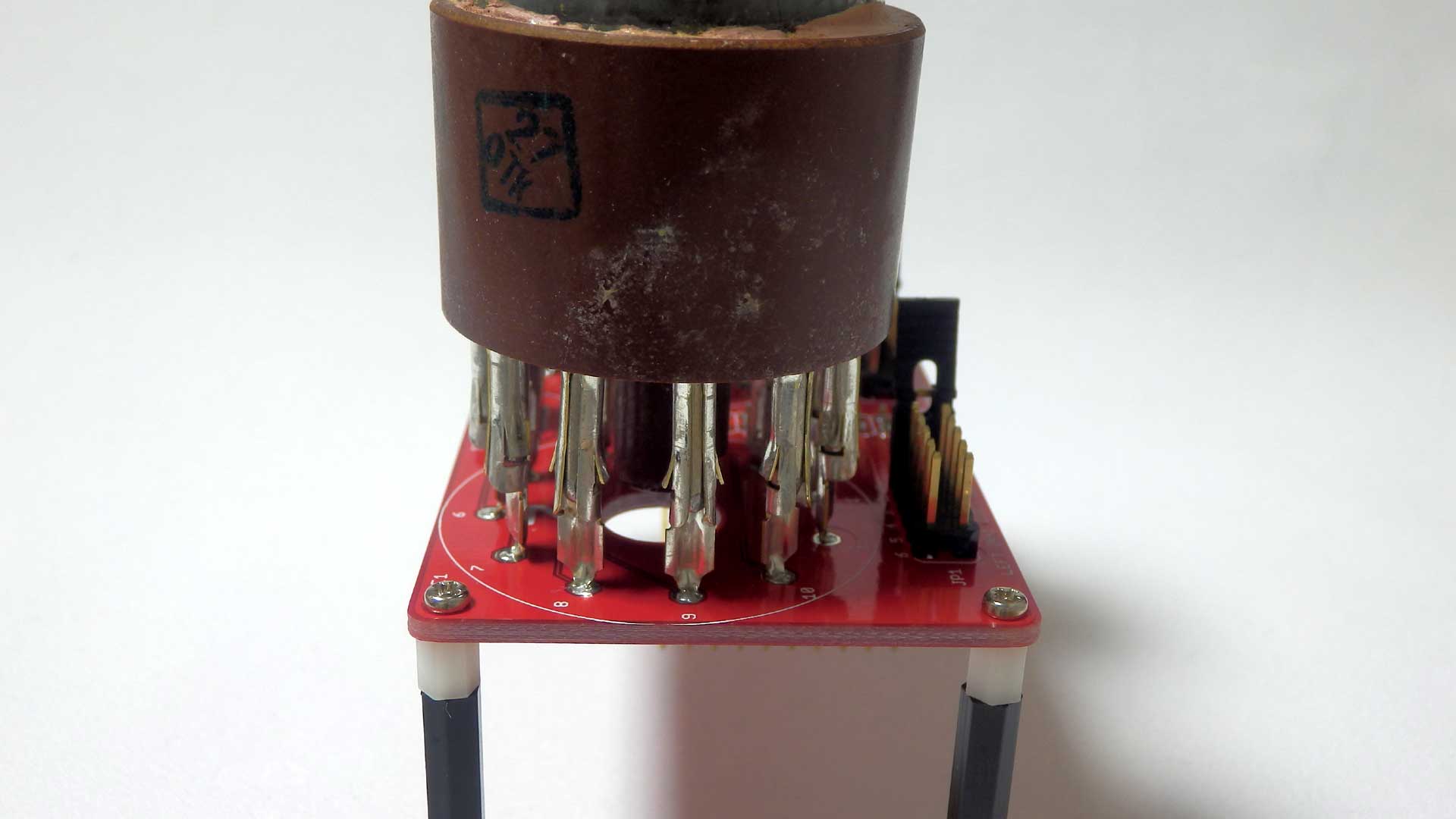

ニキシー管の取付にモレックスのコネクタ用のピンを使ったが、抜き差しはほとんど不可能で外す時にピンが曲がってしまったり折れてしまったりする。なのでこの表示基板は実用的でない。
ＩＮ－１を使いなら 一つ一つ特製の子基板に半田づけし、別のコネクタで親基板に挿す方式が良いと思う。あるいは高い既成のソケットを使うかとなる。
どちらにしてもそこまでしてＩＮ－１を使うメリットは無いだろう。文字の大きさはＩＮ－１２と同じくらいで表示そのものはＩＮ－１２の方がきれいだと思う。
- 現状
- ５月２６日
ＩＮ－１が５本 ある
- ５月２９日
回路図は書いてみた。基板図はまだ
- ７月８日
最終的に表示回路と基板図は書いた。
- ９月２日
基板をマジックアイ、デカトロン、ニキシー管表示部と一緒に頼んだ。

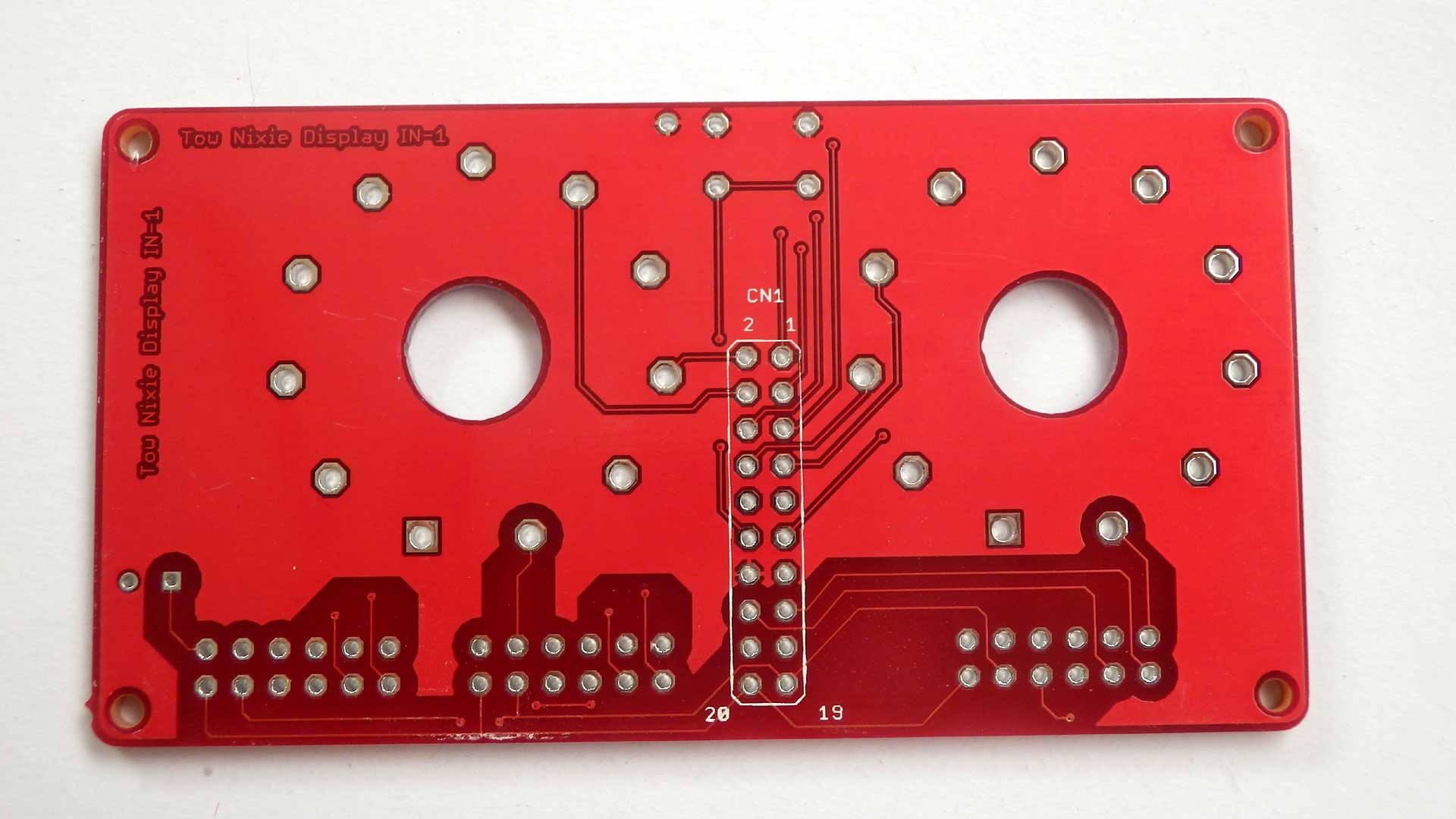

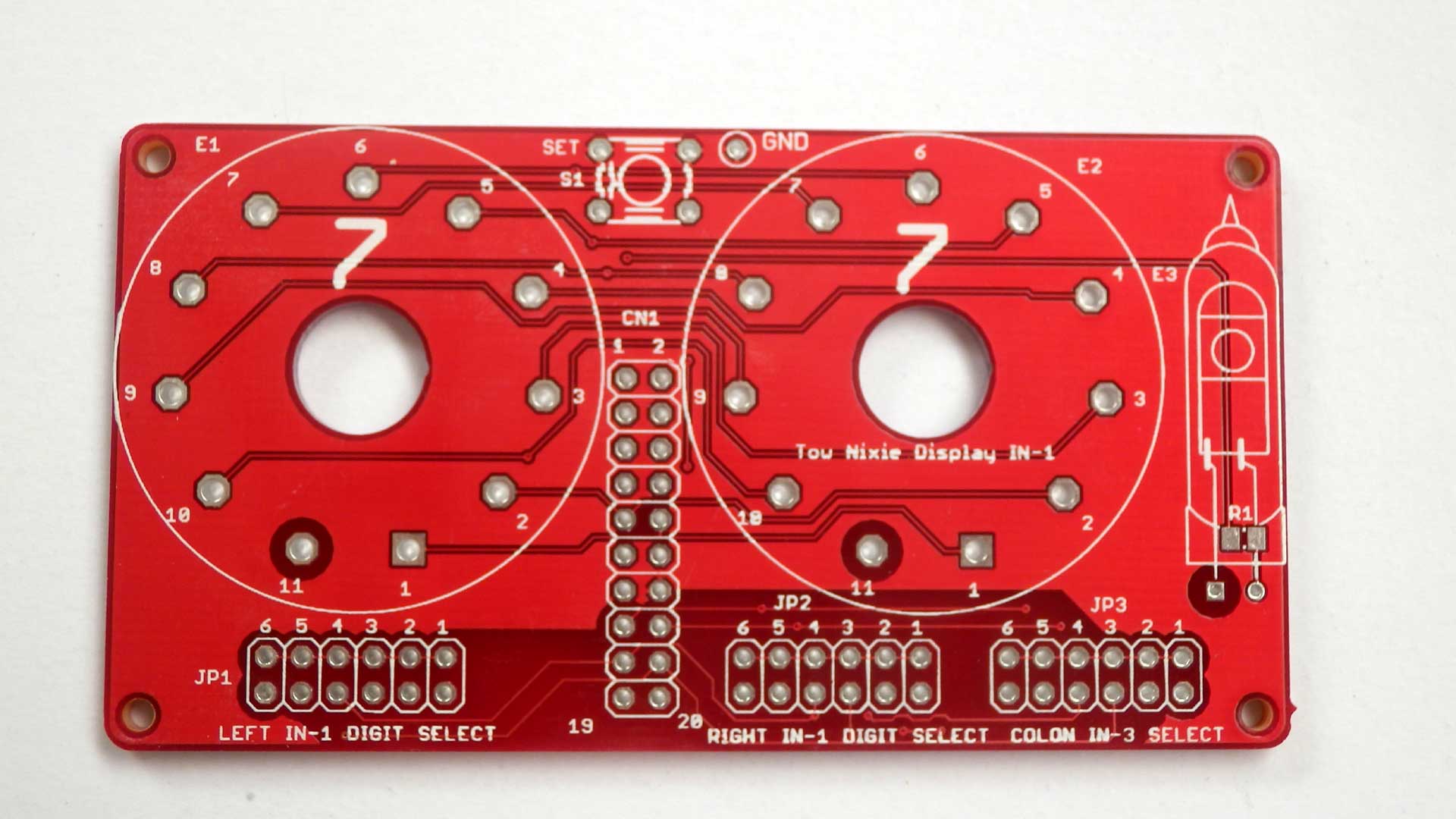

- ９月７日
基板が到着した。マジックアイの所でも書いたが 土日を入れてこの速さは驚く。まだ組立の準備が出来ていない。部品が揃っていない

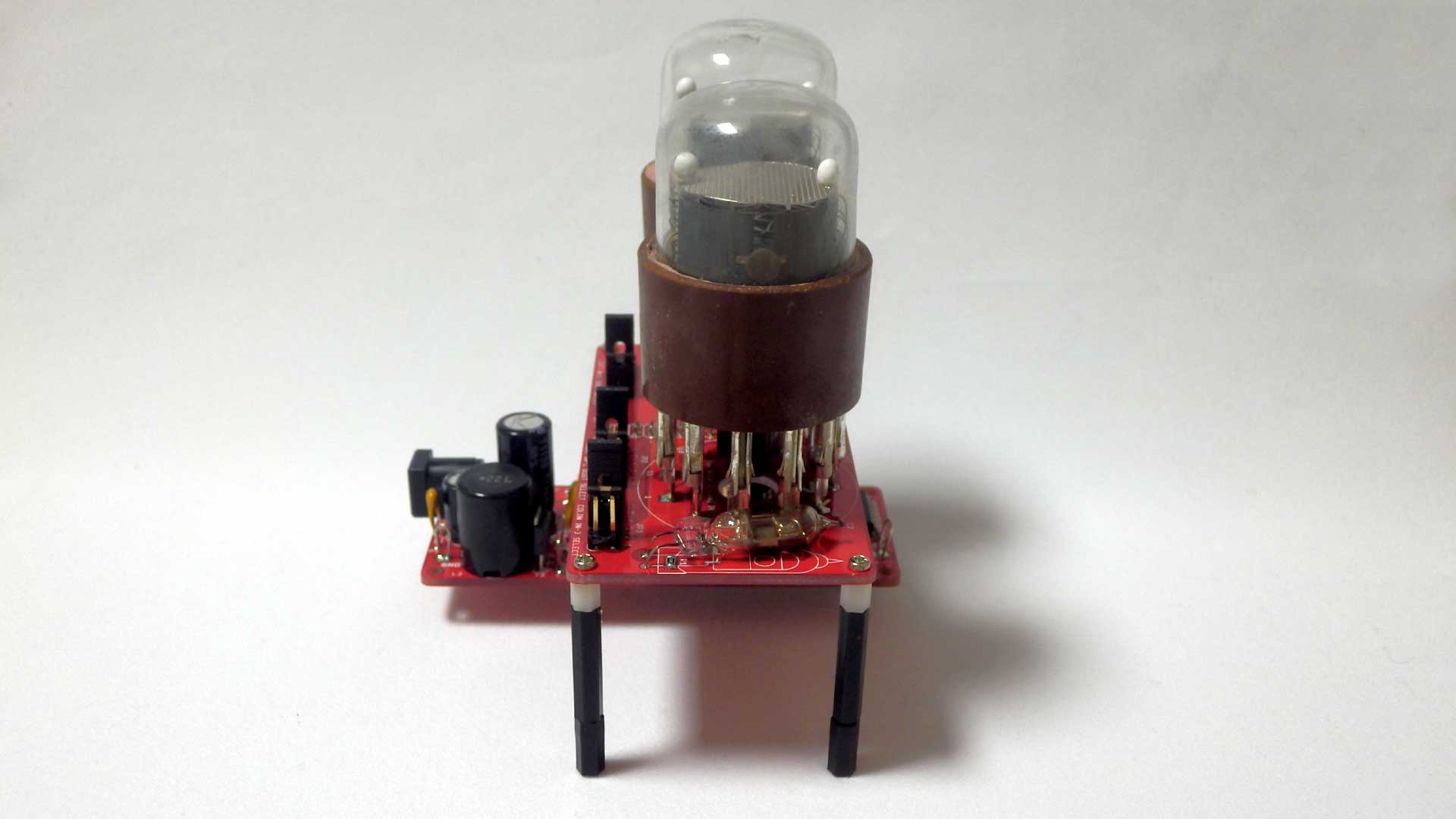

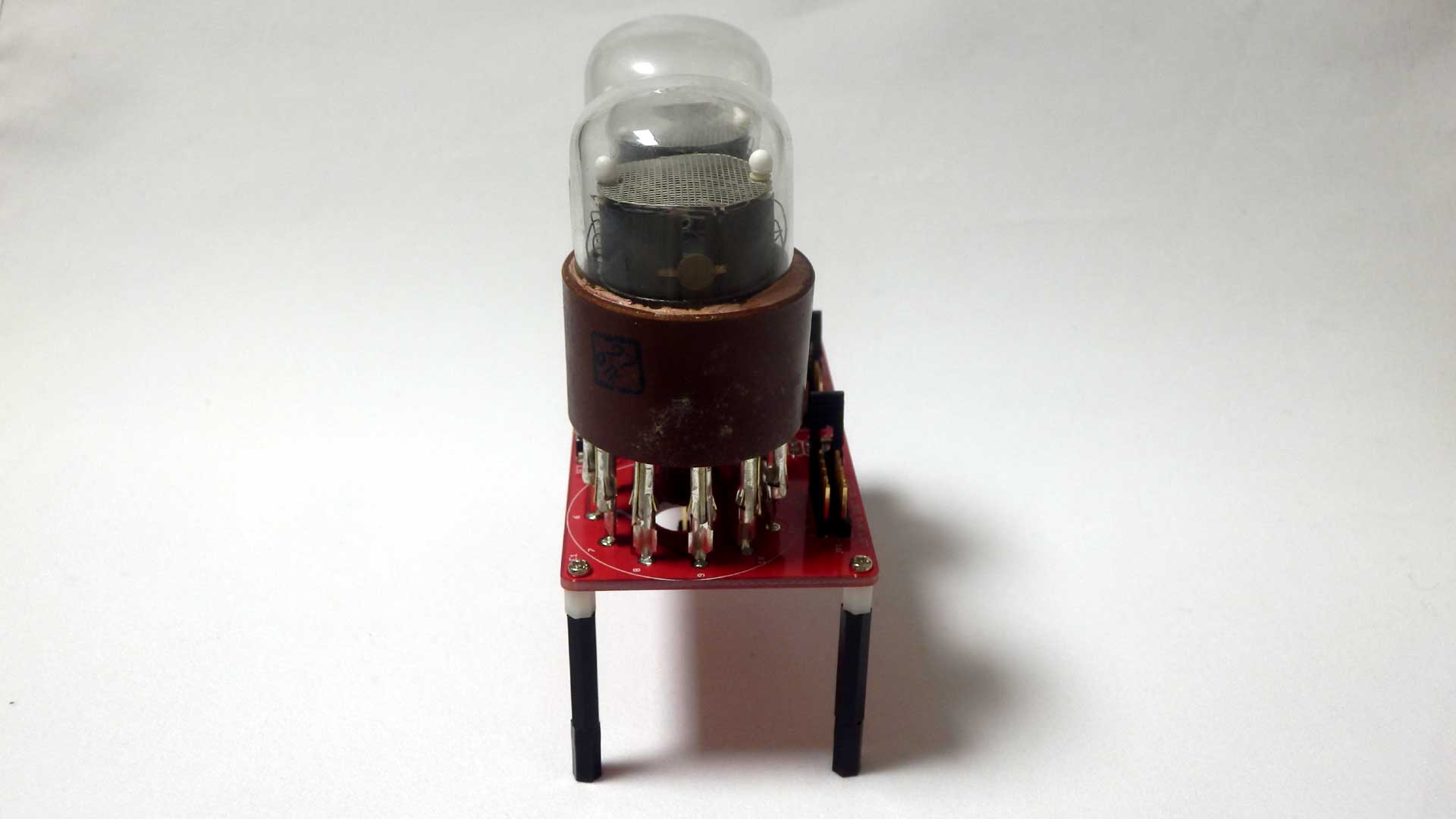

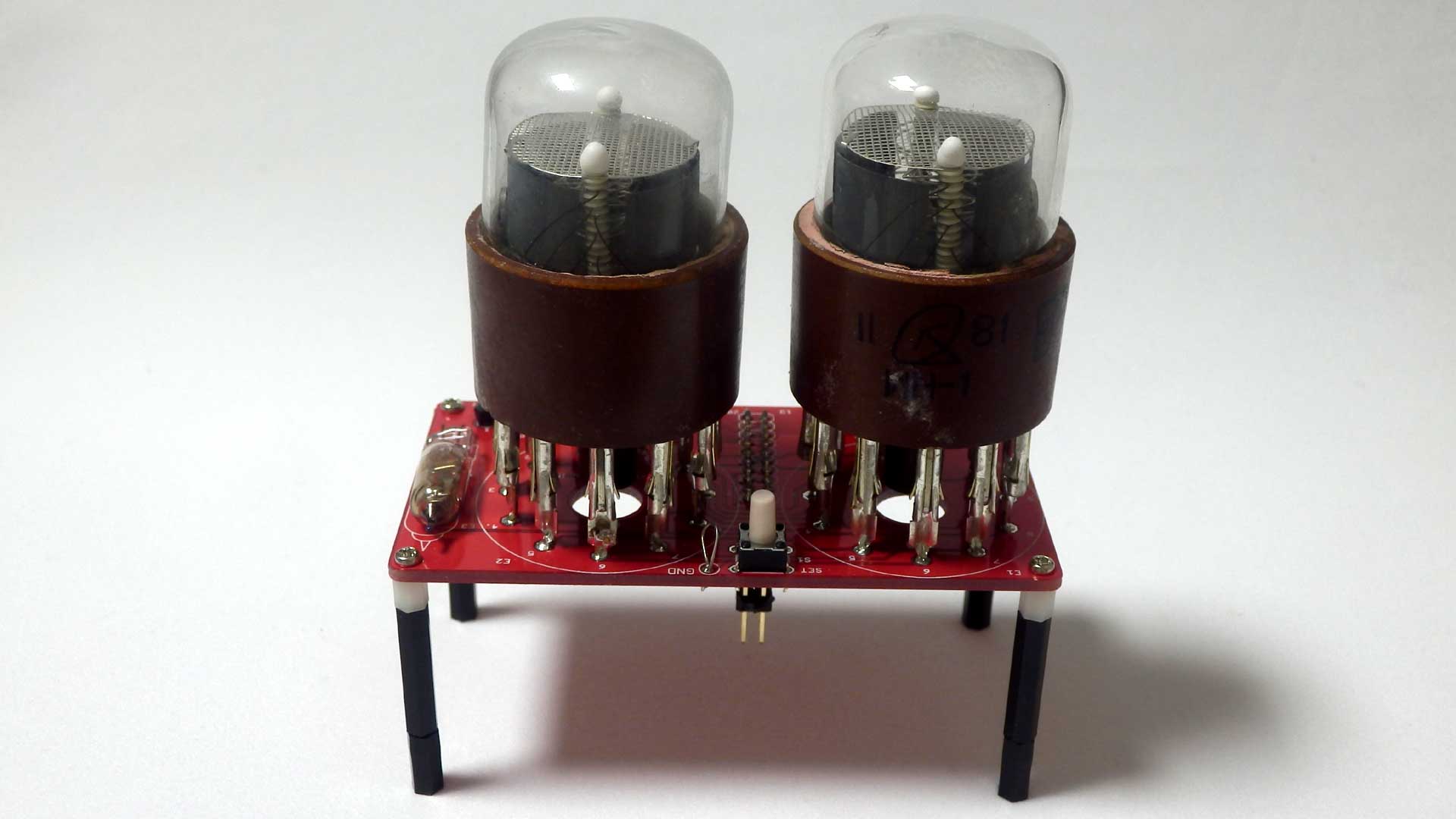

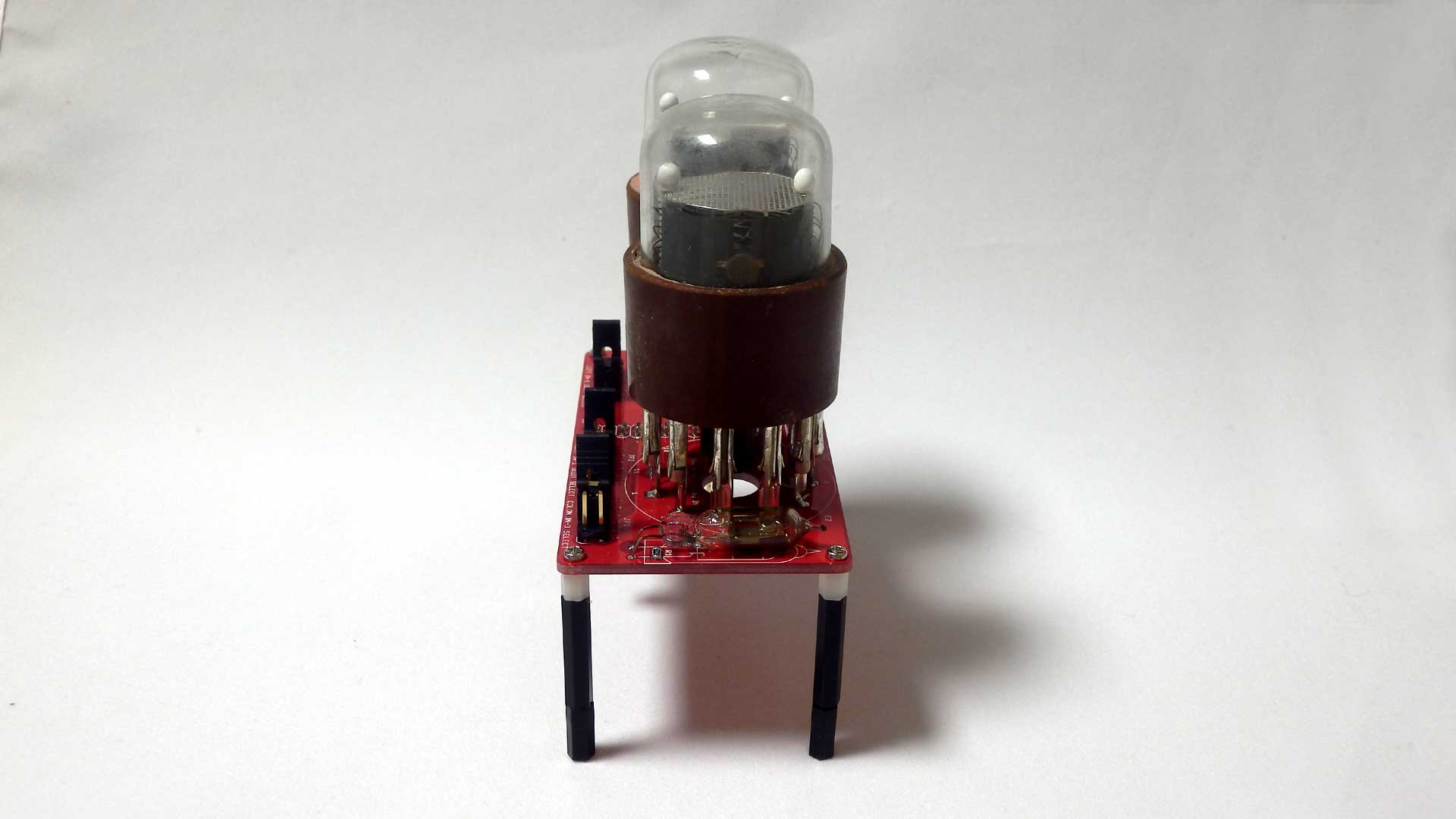

- １０月４日

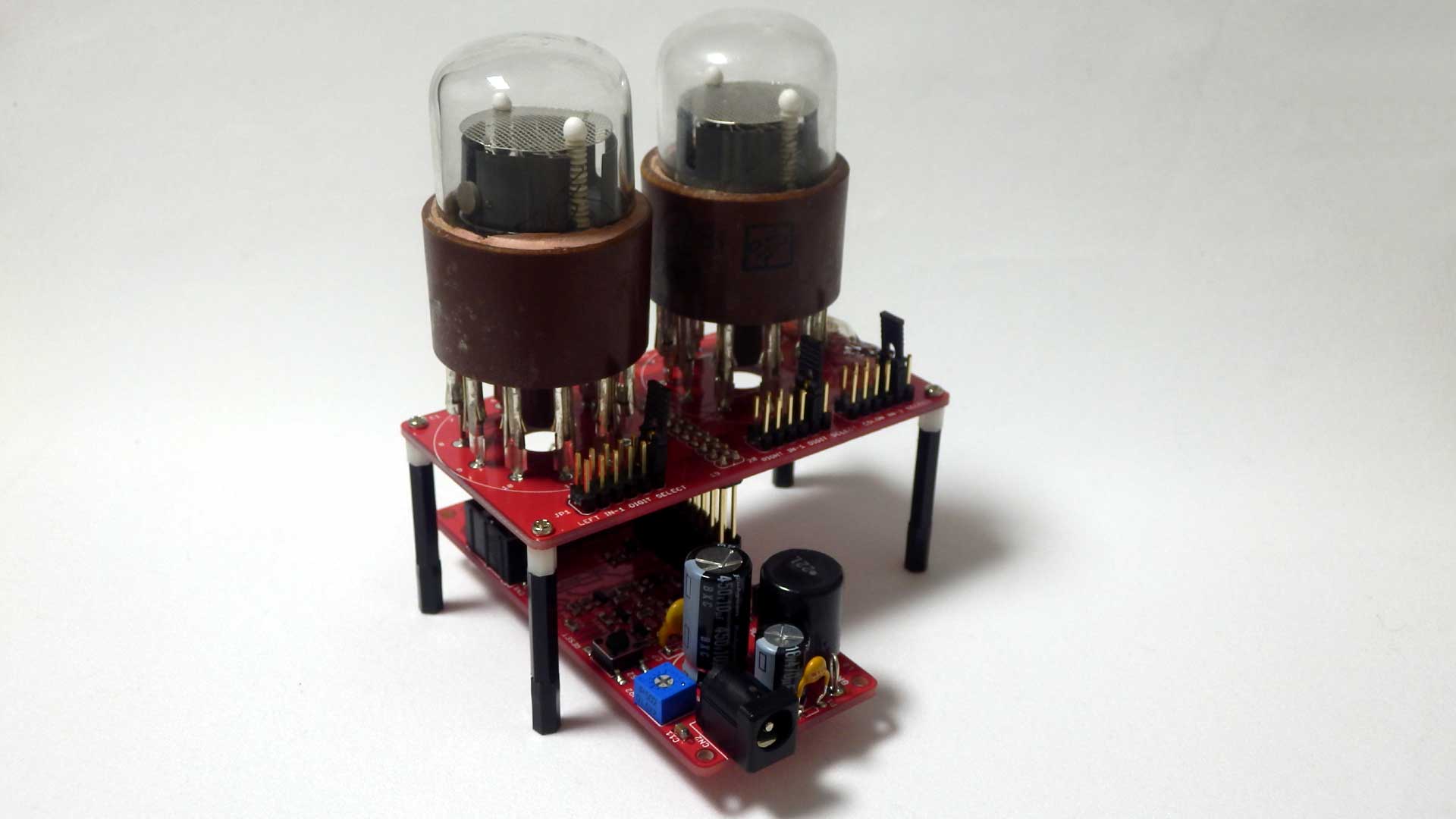

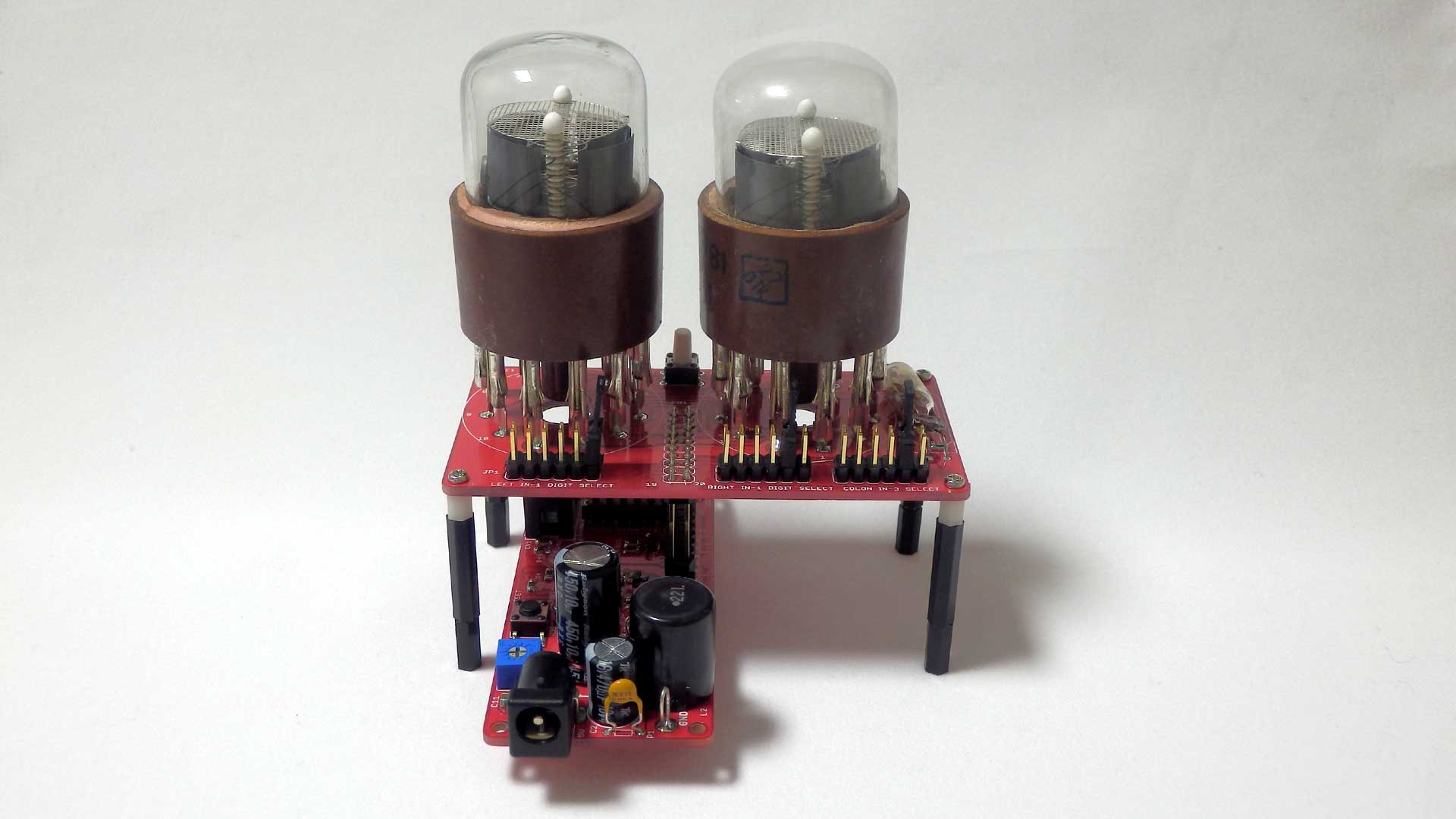

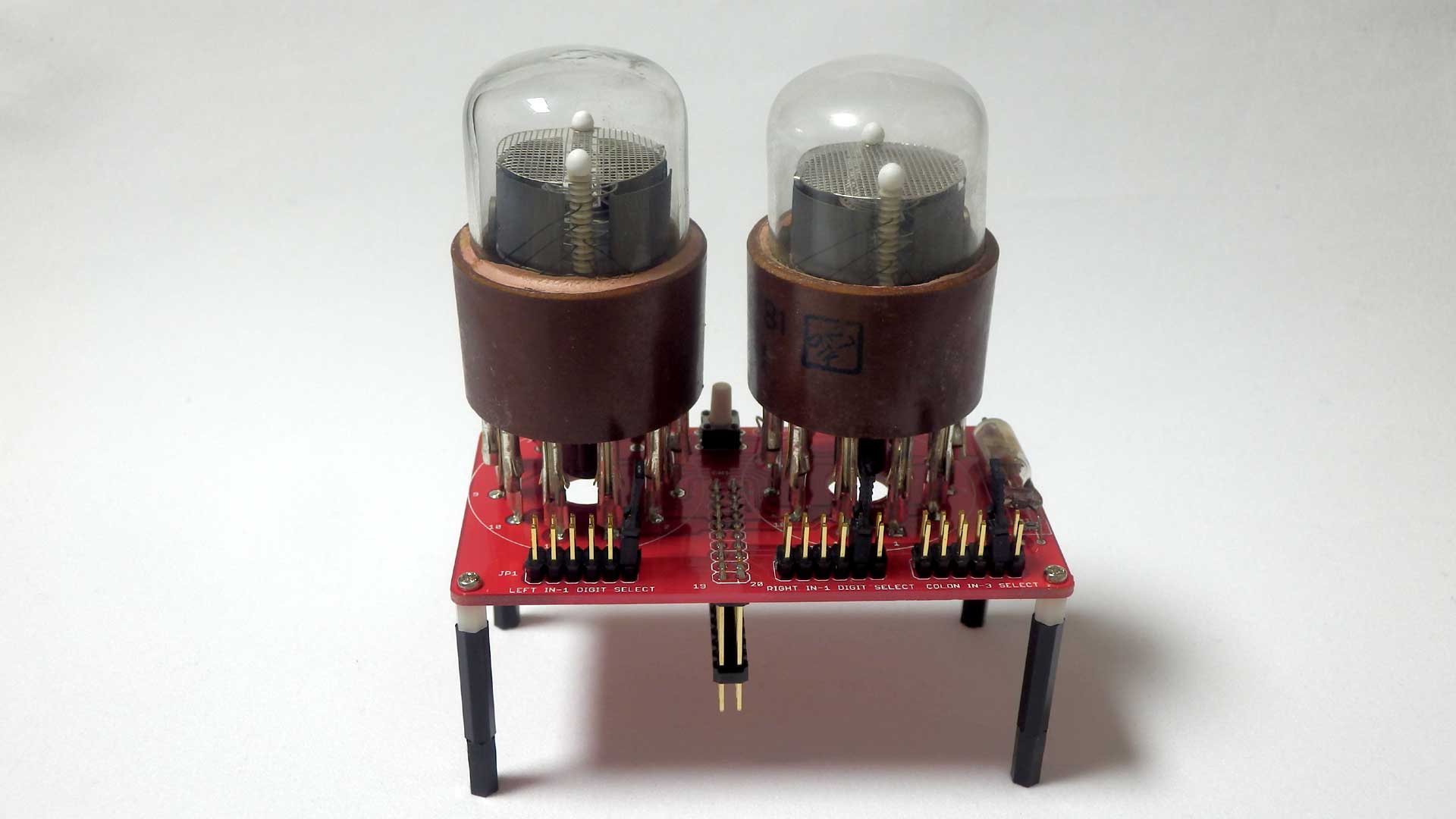

部品が揃ったので組み立てた。ドライブ基板に直接コネクタどうしてつないで動かした。モレックスのコネクタ用のピンを流用した所は思った様には行っていない。簡単に取り外しできない
- 参考資料
-
基板（ガーバーファイル）
基板に関してはこのファイルを直接使う事は止めてください。なお、基板（生基板）は 現在の手持ち分に限り 無料で差上げます。
こちら へメールをお送り下さい。
|
