IN-17(ИН-17)6桁 制作メモ


  • 発想 2016年5月26日
    • 4桁のニキシー管時計を考えていたが、ニキシー管部分だけを変更して ドライブ部分までは共通にすれば 色々なニキシー管が使えるので面白いと思った。

  • 構想 2016年5月26日
    • 5月26日
      基本は4桁のニキシー管時計で 6桁に変更して 表面実装部品を使って小さくしたい

  • 実装についての考え
    • 5月26日
      IN-17を6桁+コロン相当を2ヶ所の基板サイズと同じくらいにしたい。
      ニキシー管部分と重ねて実装したいが並べるとか ニキシー管基板90°立てるのも良いかもしれない。
    • 5月26日
      35x100mmの基板にする。

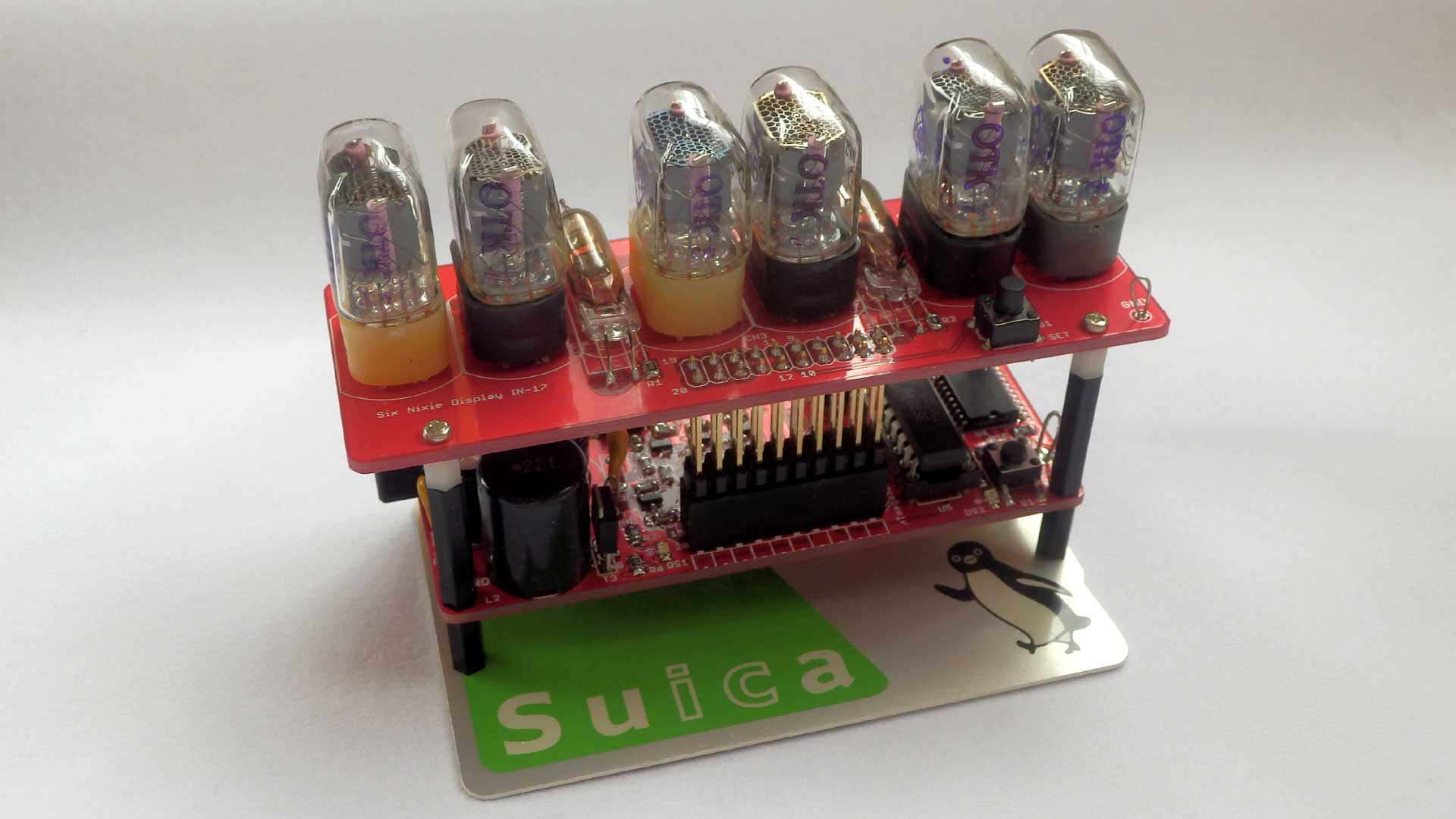

      表示基板より少し大きくしないと入らないが、取付穴は同じにして積み重ねる方式で考える。
  • 現状
    • 5月26日
      IN-17が6本 ある
    • 5月29日
      回路図は書いてみた。基板図はまだ
    • 7月8日
      最終的に表示回路と基板図は書いた。
    • 9月2日
      基板をマジックアイ、デカトロン、他のニキシー管表示部、ニキシー管ドライブ部と一緒に頼んだ。
    • 9月7日

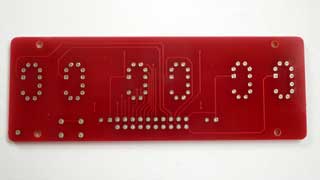

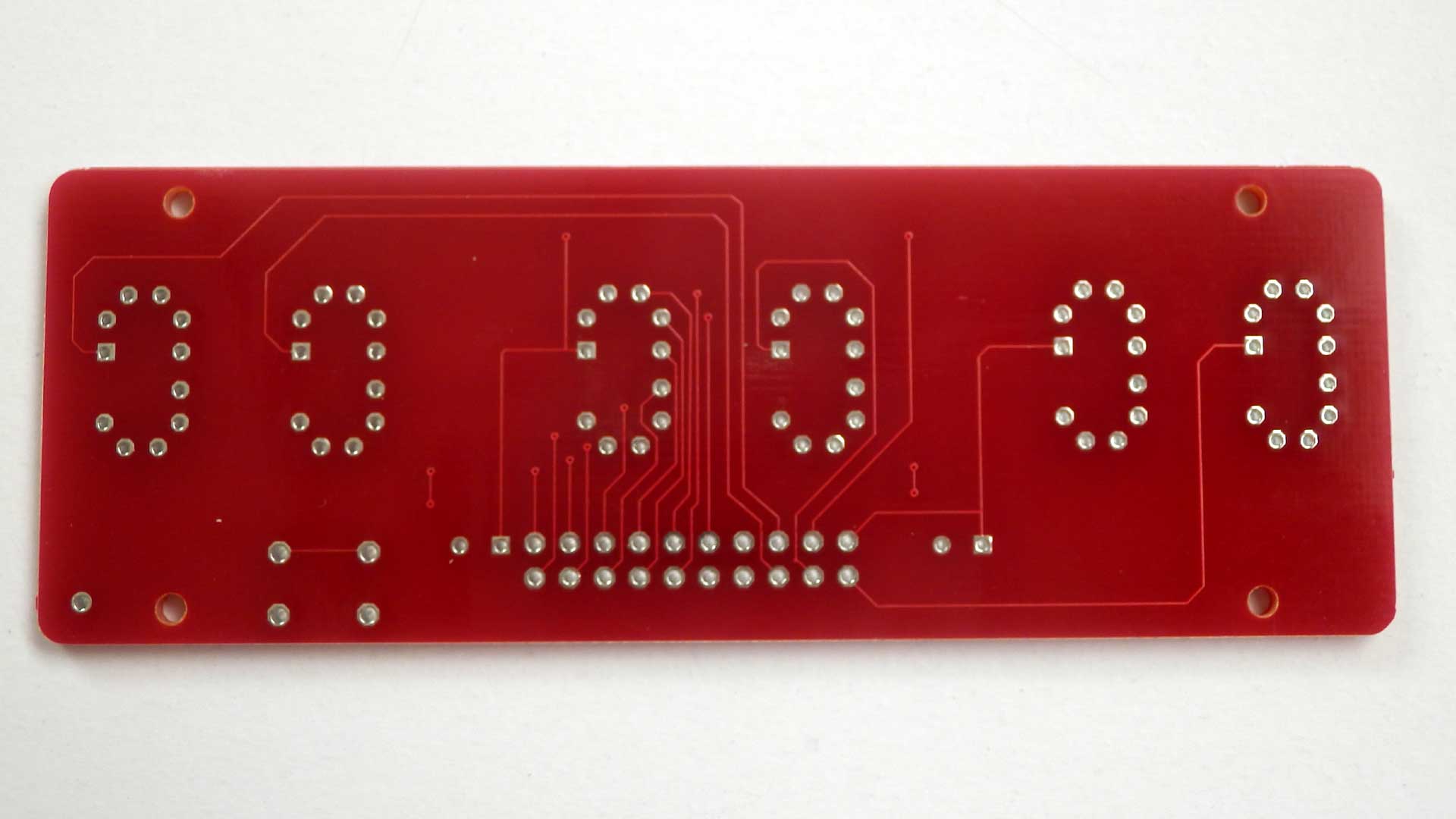

      基板が到着した。マジックアイの所でも書いたが 土日を入れてこの速さは驚く。まだ組立の準備が出来ていない。
    • 9月17日

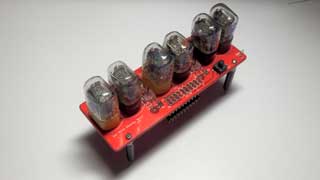

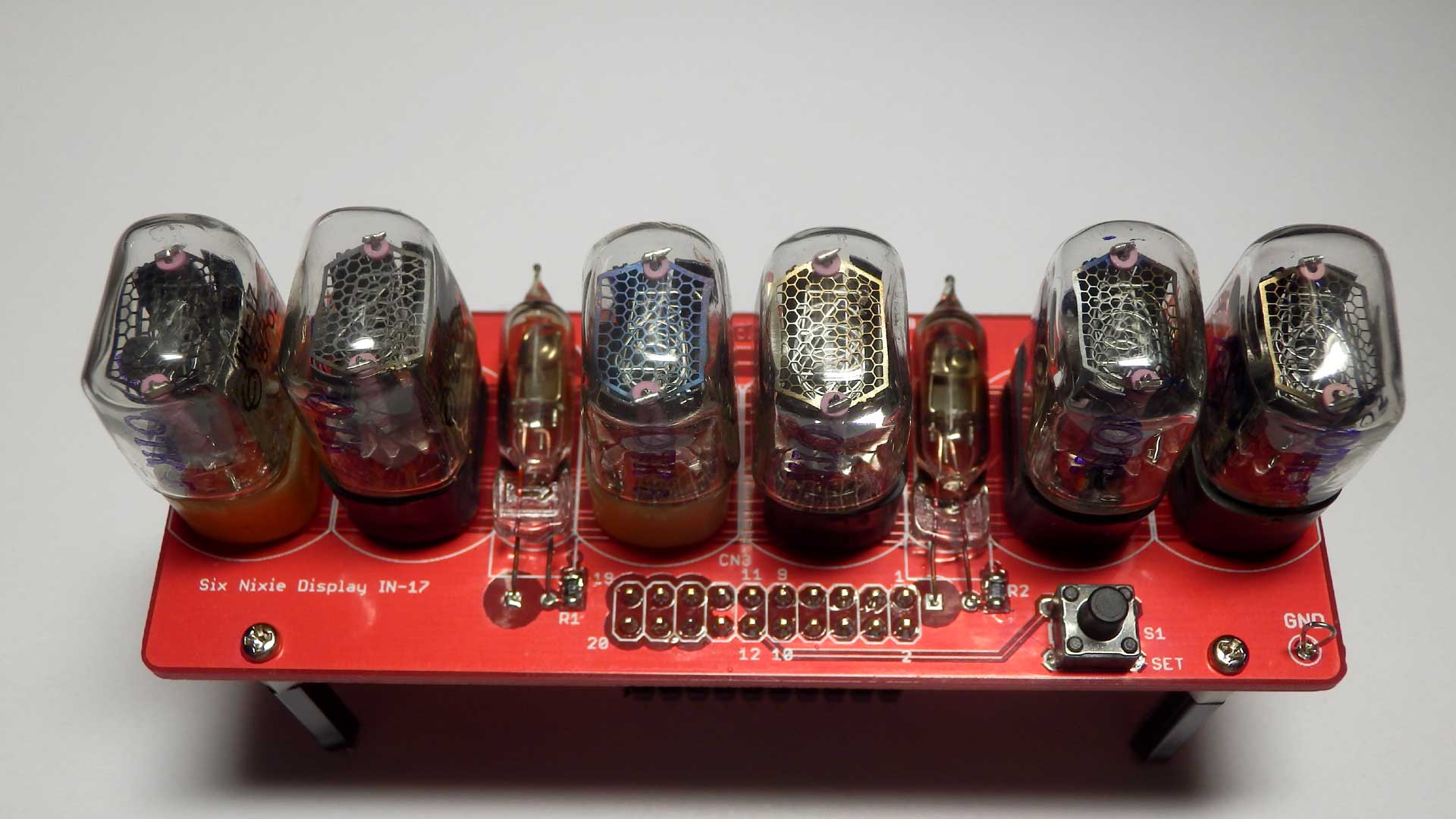

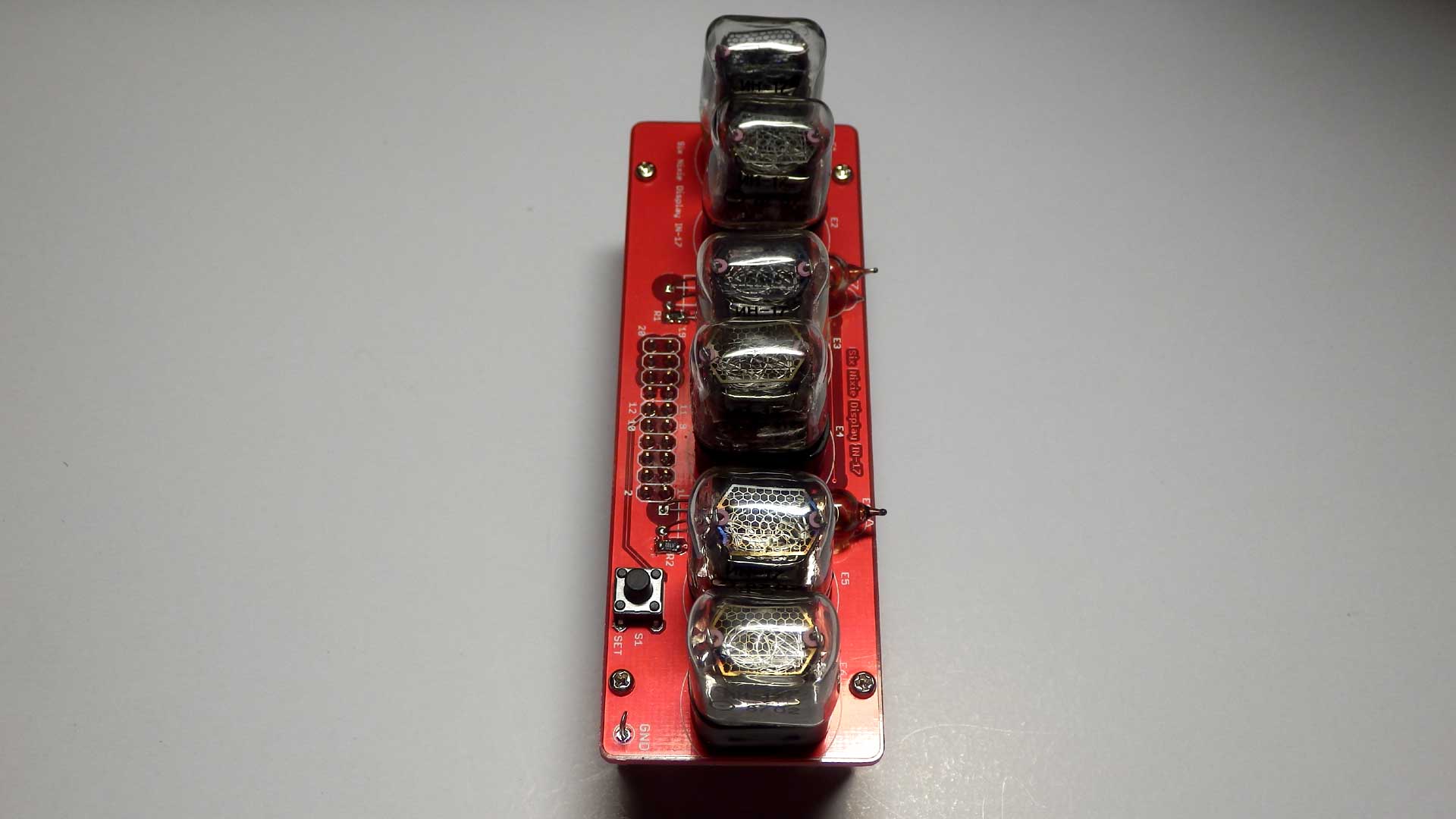

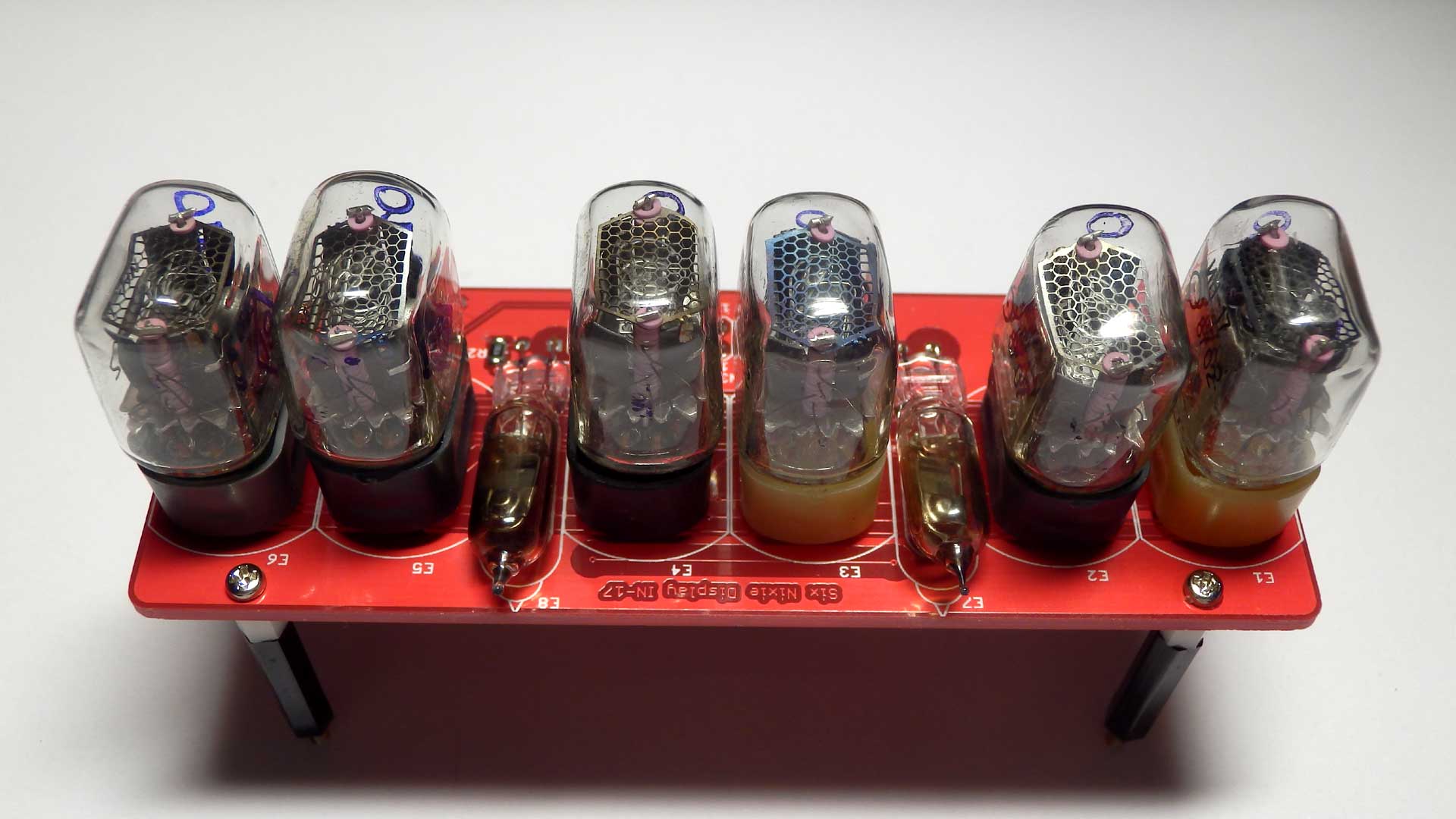

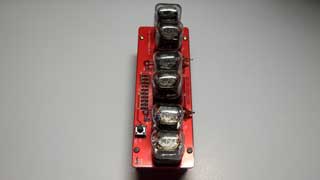

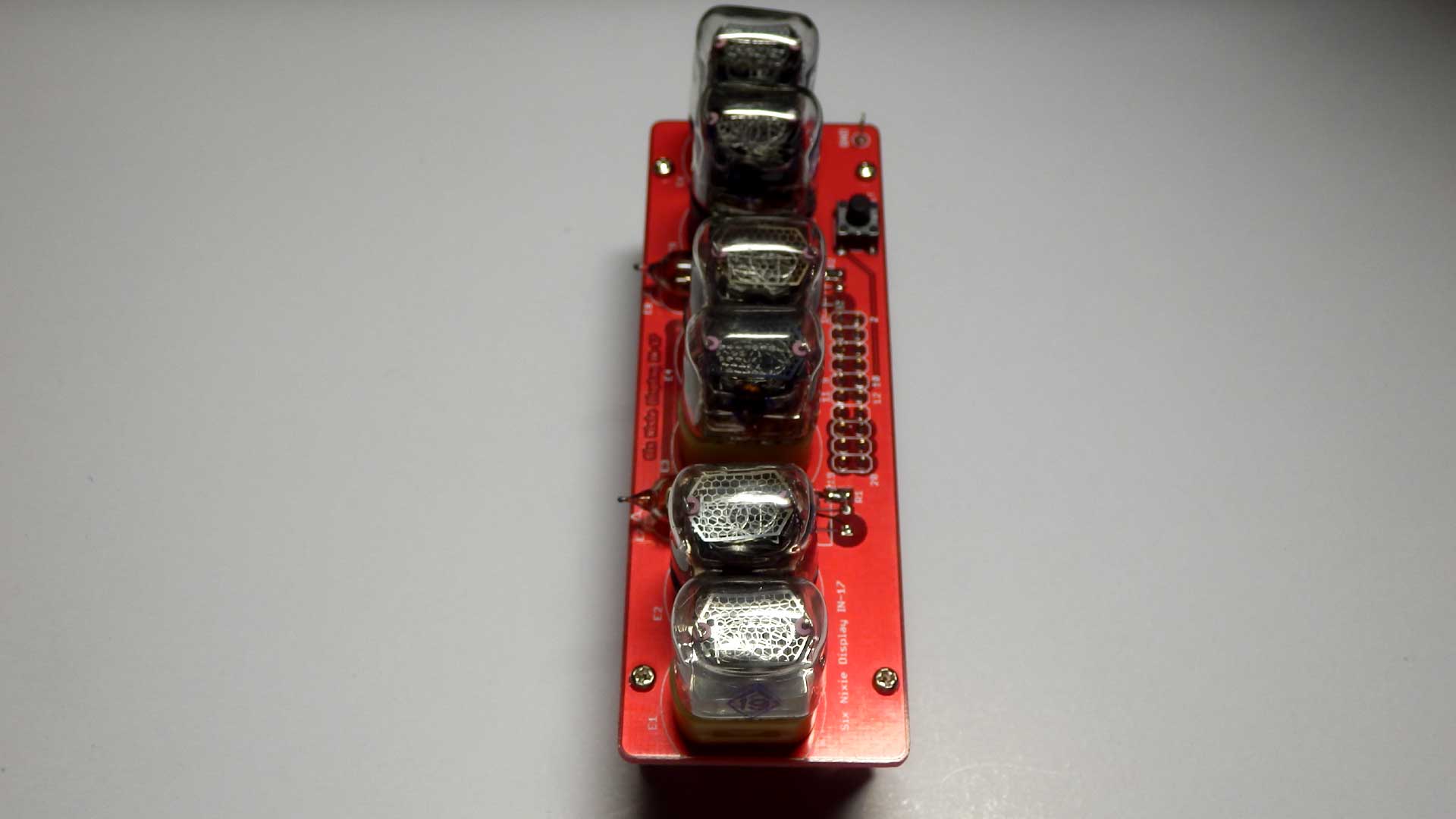

      6桁表示を組み立てた。プログラムも6桁に合わせた。コロンが表示しない。他は基本的には動いている
    • 9月19日
      ドライブ部のT2が動作していなかった。表示基板は基本的に良い
    • 12月30日

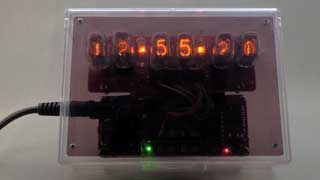

      ケースに入れました
  • 参考資料
    • 基板(ガーバーファイル)
      基板に関してはこのファイルを直接使う事は止めてください。なお、基板(生基板)は 現在の手持ち分に限り 無料で差上げます。 こちら連絡先へメールをお送り下さい。
