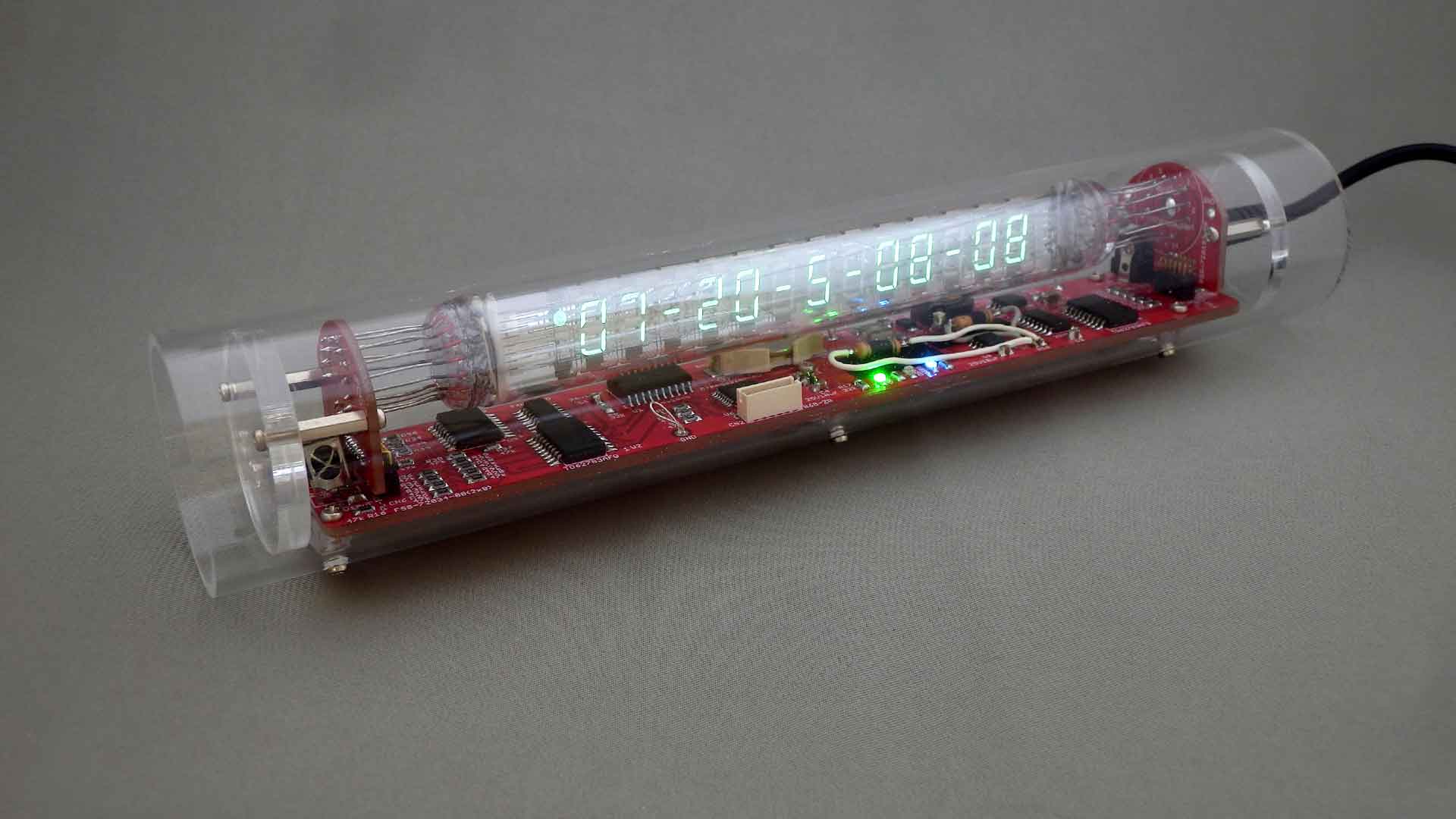

ＡＶＲ　ＡＴｍｅｇａ３２８を使ったＩＶ－２７時計で、外部ＡＣアダプタ（５Ｖ）で動作します。
回路は　ＶＦＤ表示器、ＲＴＣ、２４Ｖ電源回路が有り、ＶＦＤ表示、時刻設定などをＣＰＵが行います。
このＣ言語のプログラムは　　電源をＯＮすると　現在の時刻をＶＦＤ表示器に表示します。
動作に関しては取扱説明書を参照してください
ＣＰＵはＡＶＲ ＡＴｍｅｇａ３２８を、ＲＴＣはＤＳ３２３４Ｓを、２４Ｖ電源はＮＪＭ２３６０を、ＶＦＤドライブはＴＤ６２７８３を、 他には　ＩＣ、抵抗、コンデンサ、ダイオード、トランジスタを使います。 ＶＦＤ表示器は現在の時刻表示と、設定に使います。
（ＶＦＤ、コネクタ、スイッチを除き　部品は表面実装品です）
部品表は 基板部品の一覧表で、秋葉原等で購入出来る店の名前も入れてあります。
ニキシー管時計用リモコン使って この基板の表示選択、設定が行えます。

制作に関するメモ
