- 発想 ２０１６年１月２９日
- 構想 ２０１６年１月２９日
- １月２９日
ＶＦＤは「ＩＶ－１８」時計は大体できたが、スタイル的に面白くないので筒状の物に入れたい
- 実装についての考え
- １月２９日
基本的な回路は ＩＶ－１８時計と同じで、５０φのアクリルパイプに入れる
５０φの基板では面積が足りないので表面実装を使い、基板を２枚に分ける。
電源コネクタ、電源スイッチ、設定スイッチは別の基板か、アクリル板に取付ける
- ２月１５日
基板は３枚にして １枚は電源コネクタ、電源スイッチ、設定スイッチを取り付ける。
基板をどうやってアクリルパイプに取付けるかが難しい。パイプの内径ぴったりの円盤が有ると良いのだが
既製品が無く、切り抜いて貰う形になるので値段が高い。
既製品である物を自分で削るか、プリント基板に端だけ取り付けるか、どうするか？
- ４月１５日
両端の基板は止め、アクリル板を加工した方が固定方法が自由に出来そう。
ねじ止めではなく、ネジを挟んで固定する方法だと自由度が大きそう。
パイプの外側から１．７Ｍビスを差し込み、それを内側の円形アクリルの外周近くで薄い塩ビで挟み付ければ固定できるのではないか。
円形アクリルの精度が少しぐらい悪くても２，３か所で止めれば時計部分も含め止まるのではないか？
４６φの円形アクリル（電源コネクタ、押しボタンスイッチを取り付けるられる物）を作り、実際の取付を検討したい
- ７月１７日
回路上 電圧調整の半固定を秋月で売っている ＢＵＲＮＳの１０ｋΩに変更し、センスをスライダではなく上側の所で取る様に変更した（半固定のスライダが接触不良になっても異常電圧が低い方向になるようにした）
- 現状
- １月２９日
回路図と基板図を書き始める。
- ２月１４日
回路図1、回路図2、回路図3、と
基板図1、基板図2、基板図3、は出来た。
- ２月１５日
「はざいや」にアクリルパイプと円板を頼んだ。実物で検討する
- ２月１９日
アクリルパイプと円板が来た。パイプの内径は４６ｍｍで結構正確に出来ている。基板の直径が４５ｍｍだと少しガタが大きいかも知れない
- ７月１７日
６月に購入したＩＶ－１８が不良だった。２桁目が点灯しない。内部のピンからの配線が外れている。（購入後すぐにチェックすればよかったと後悔．．．．。）
なので もう１本購入する時まで基板の発注は止める。
チェック時に電流を測ったら２４ＶＤＣで１桁だけで全セグメントだと約２．５ｍＡ流れる。（大きいせいか ＩＶ－２１より多い）
- １０月１日
ＩＶ－９と一緒にＩＶ－１８（１個）をＴｕｂｅｓ＿Ｓｔｏｒｅに注文した。
- １０月１３日
ＩＶ－１８が来た。動作はＯＫ。ヒーター３Ｖで２０Ｖを掛けて全部点灯した。
- １１月２３日

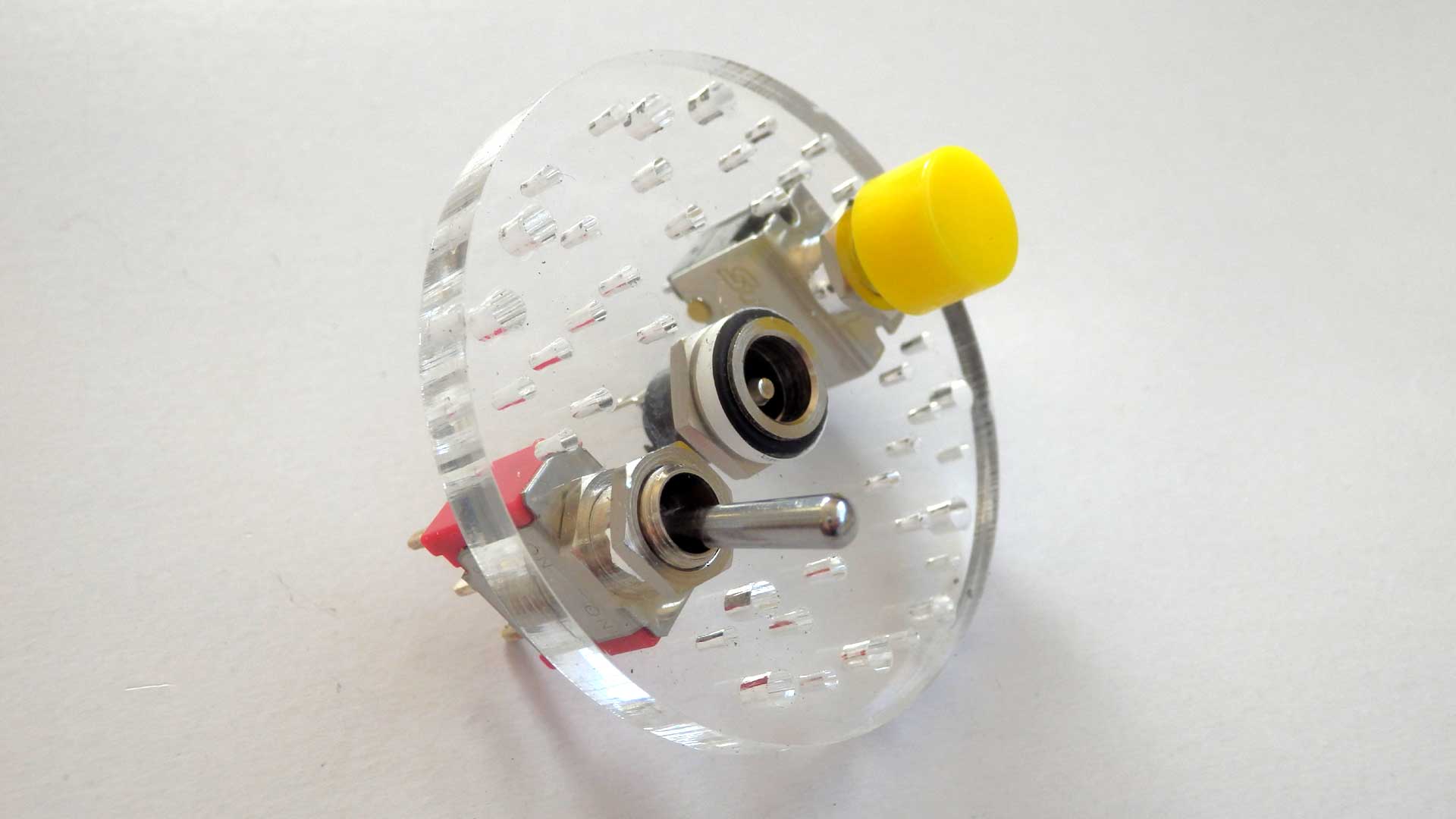

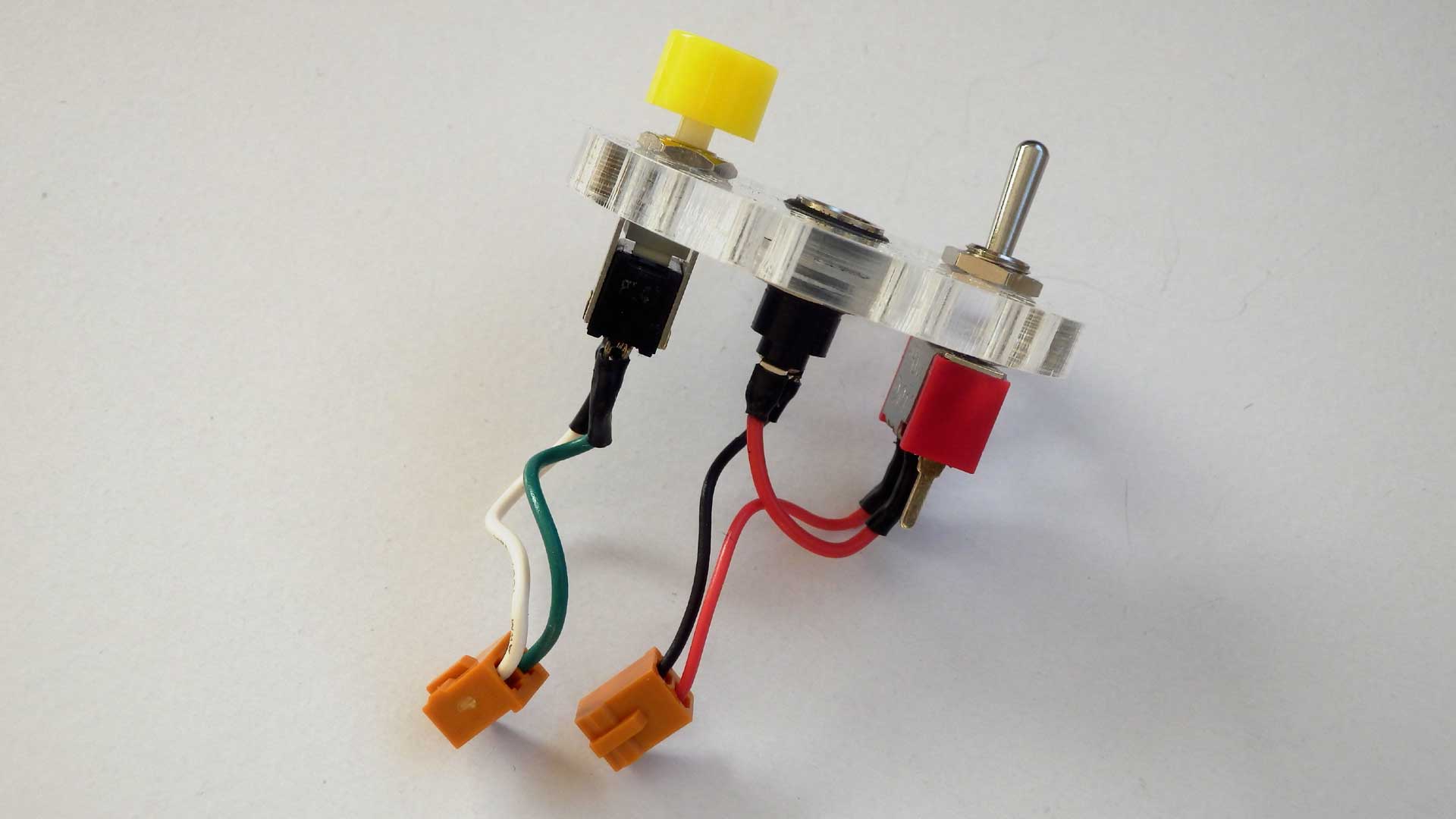

Ｅｌｅｃｒｏｗに基板を頼んだ。スイッチ、ＤＣジャック取付をアクリルに変更して そのアクリル加工も一緒に頼んだ。
アクリル加工が５枚で＄５．８なので送料を考えなければ「はざいや」より格段に安い。
- １２月２日

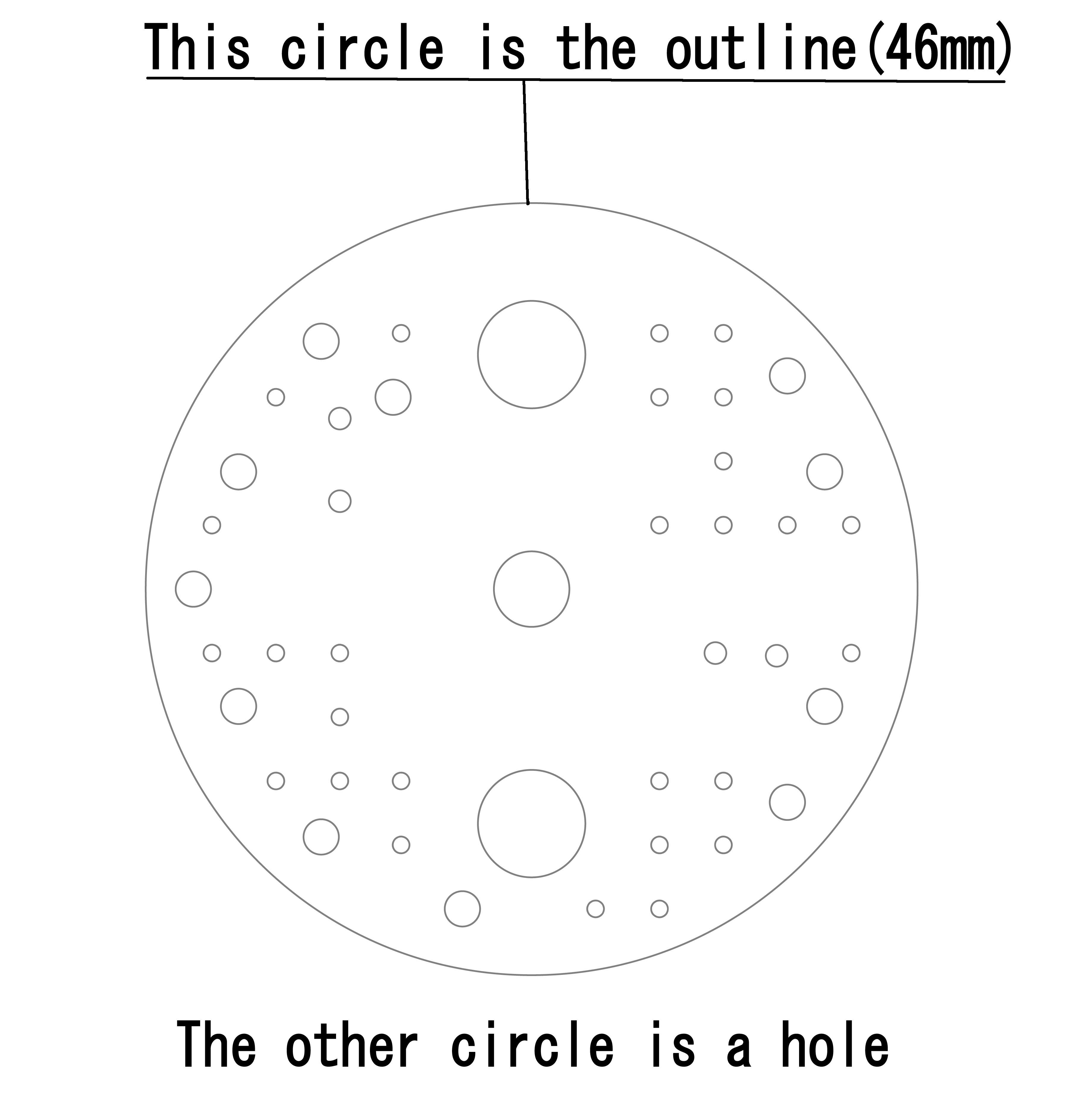

Ｅｌｅｃｒｏｗから アクリル加工の図面が無いとの連絡が有り、至急図面を送った。
加工について質問が有ったが返答と添付したｊｐｅｇファイルで分かったとの返事を貰った。
- １２月７日
Ｅｌｅｃｒｏｗから届いた。今回はＯＳＣのビニール袋の中は 立派な箱でした。

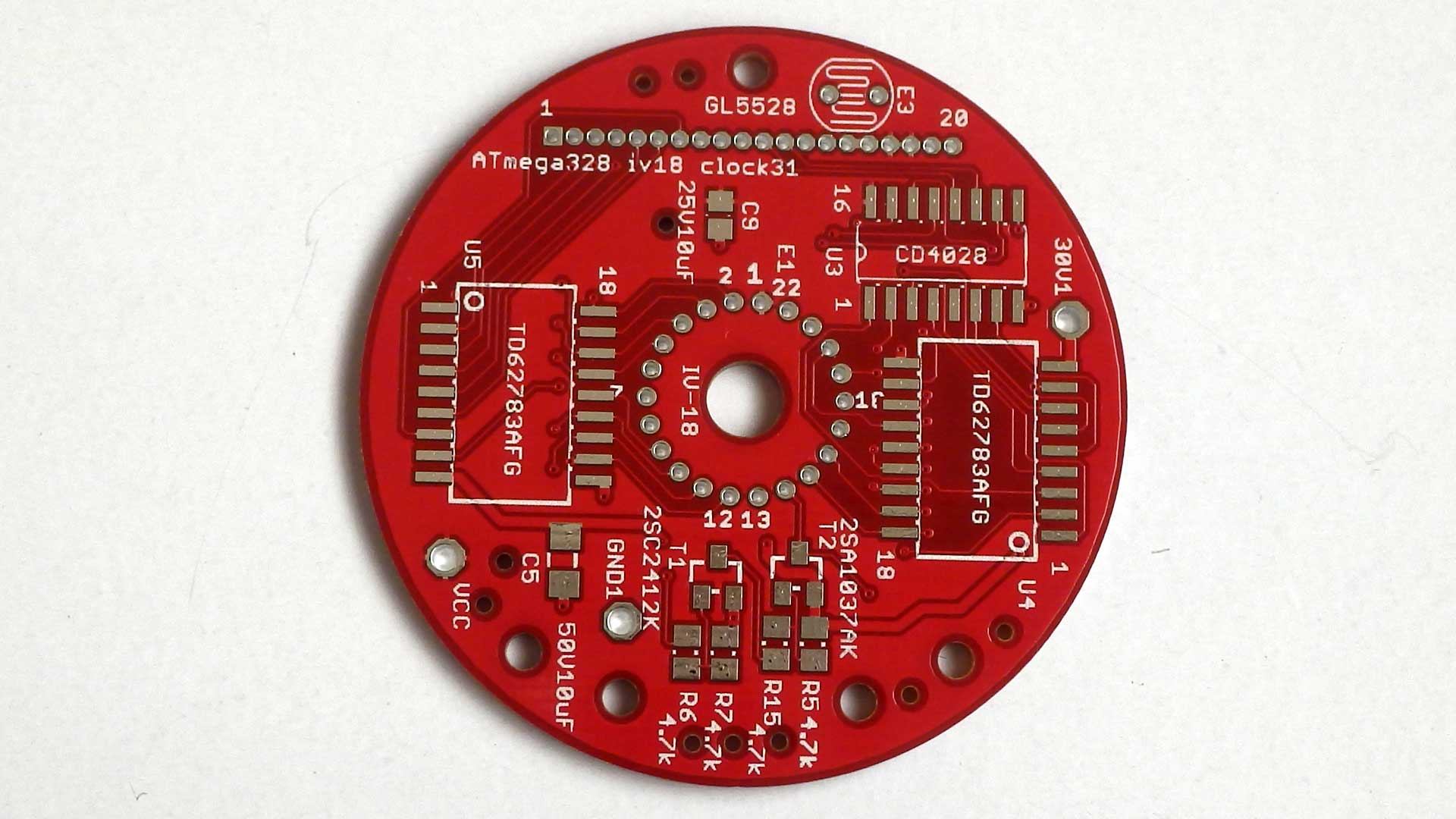

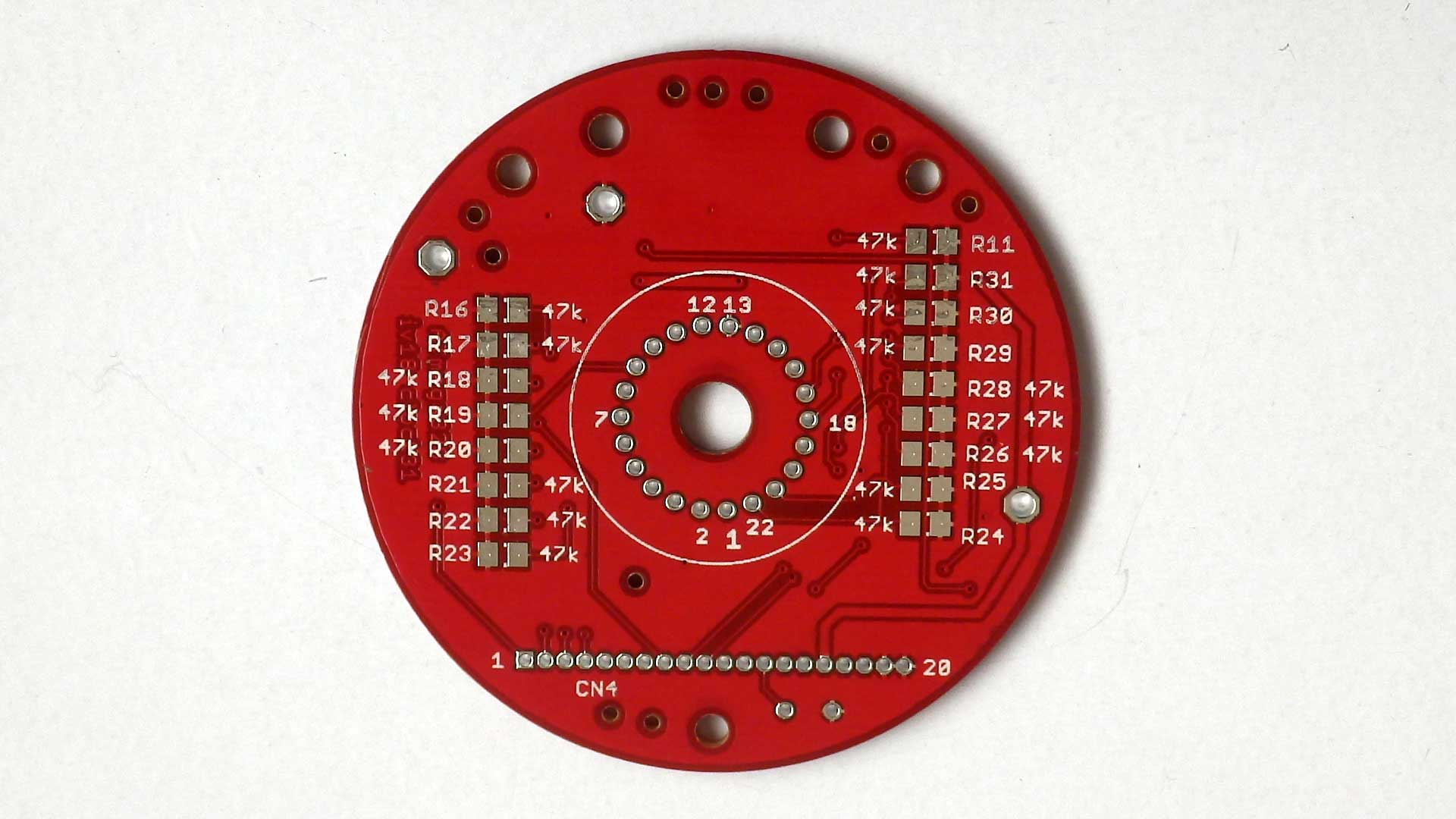

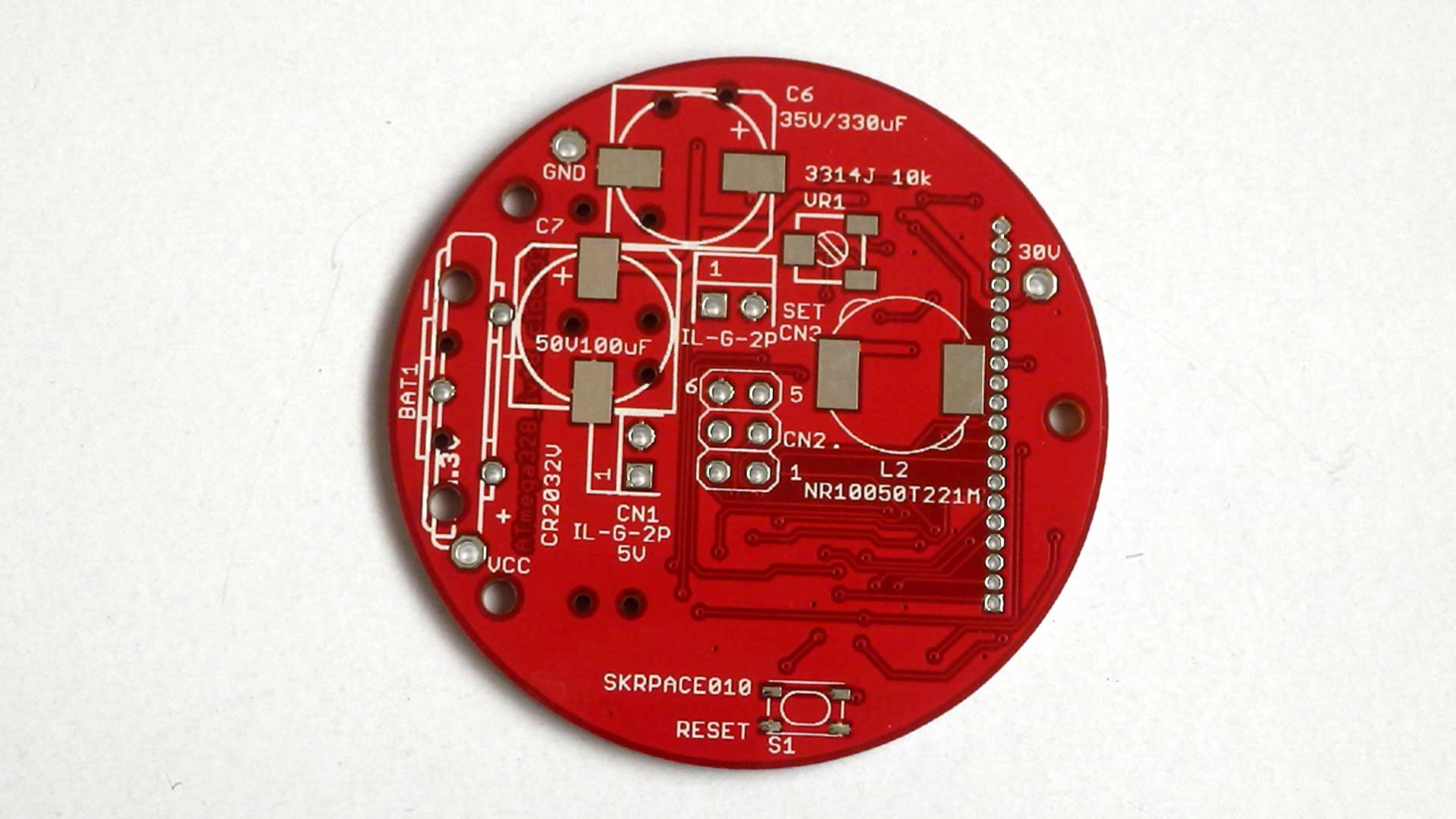

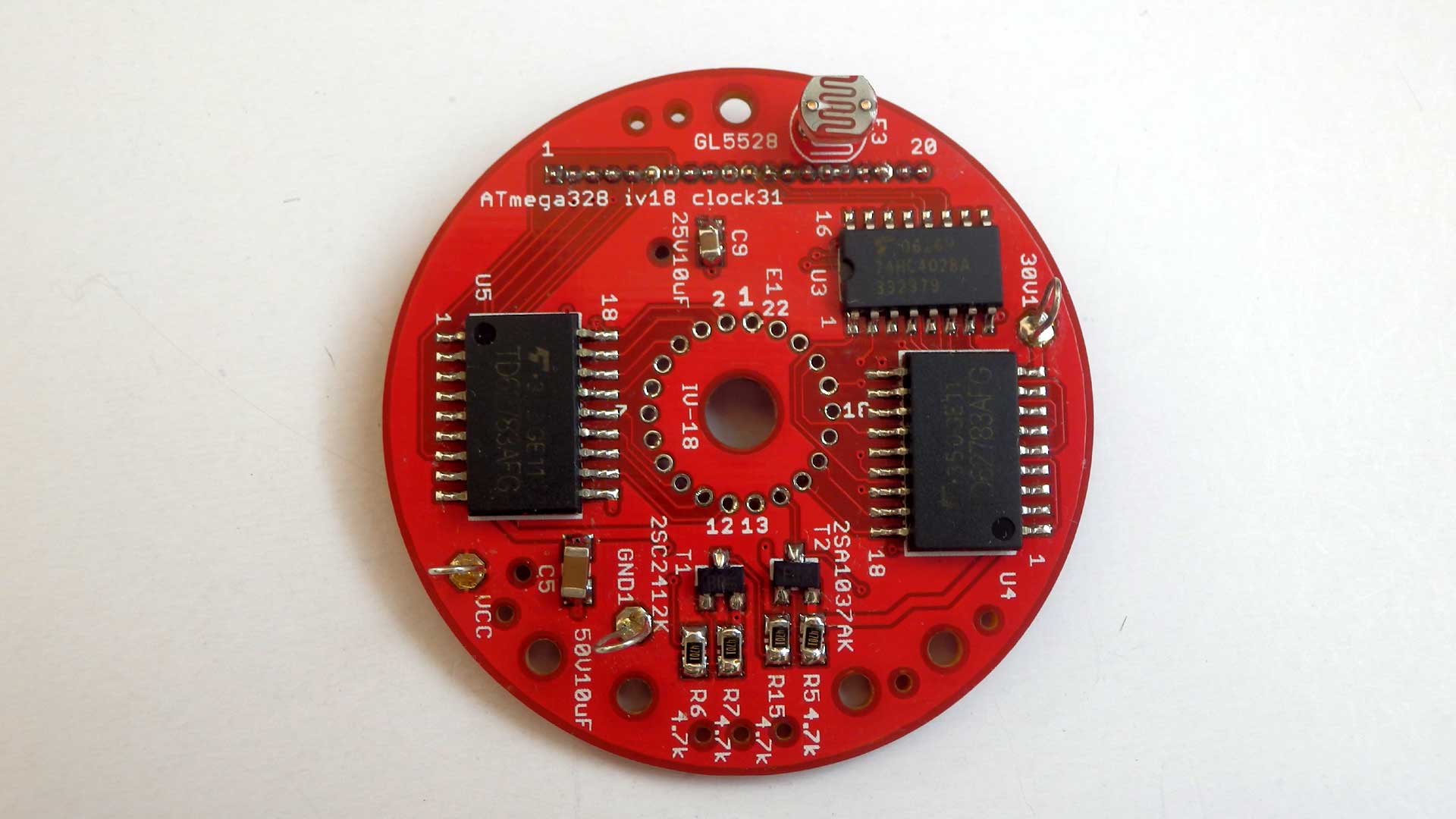

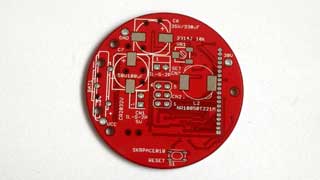

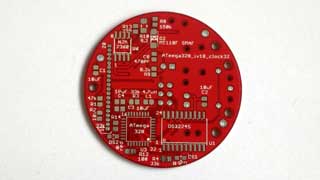

基板１（表、裏）も

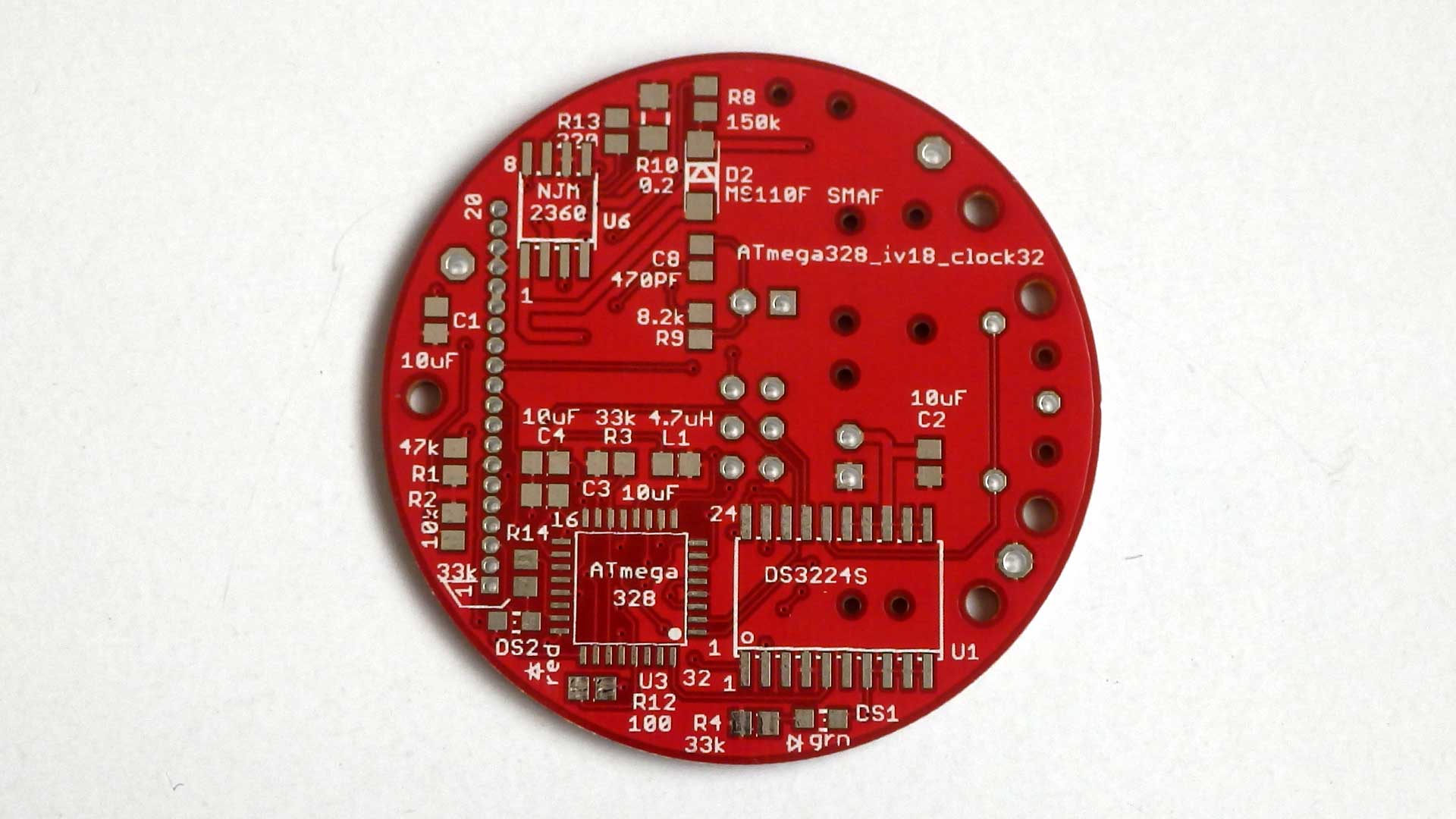

基板２（表、裏）も

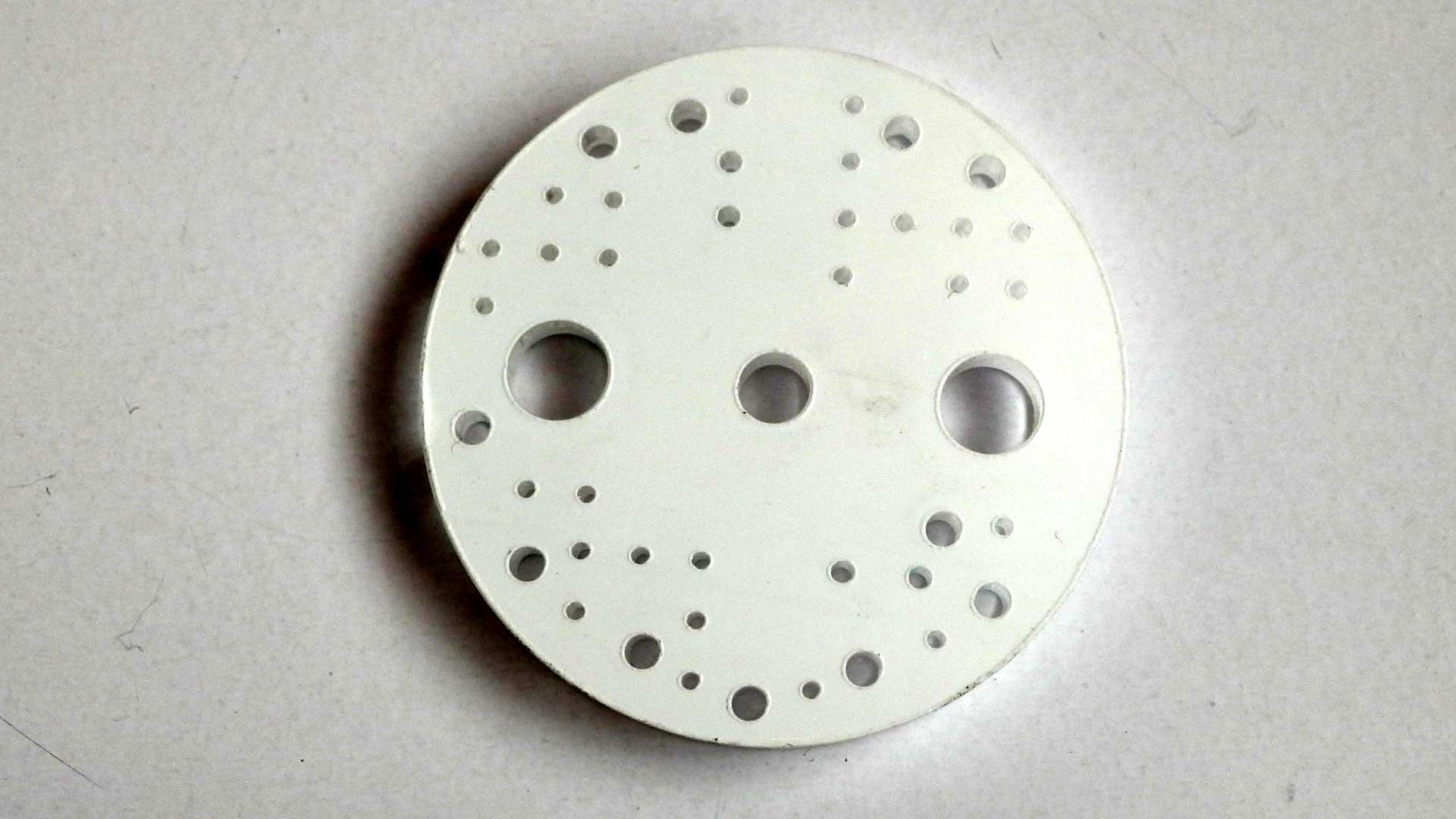

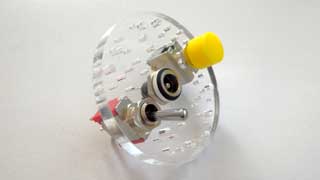

アクリルも思った様に出来ていました。
後は 組み上げて、動作が大丈夫か？
スペーサーがまだ無いので本当の組立は出来ないが、短い物で試してみるとちょっとした寸法のずれ、誤差？でスッキリとはパイプの中に入らない。
本当の長さでやるしかない。うまく入らない時は右から部分（基板＋ＩＶ－１８）と左部分（ＩＶ－１８の頭の受け）を別々に入れて パイプの中でビスで固定すれば何とかなるだろう。

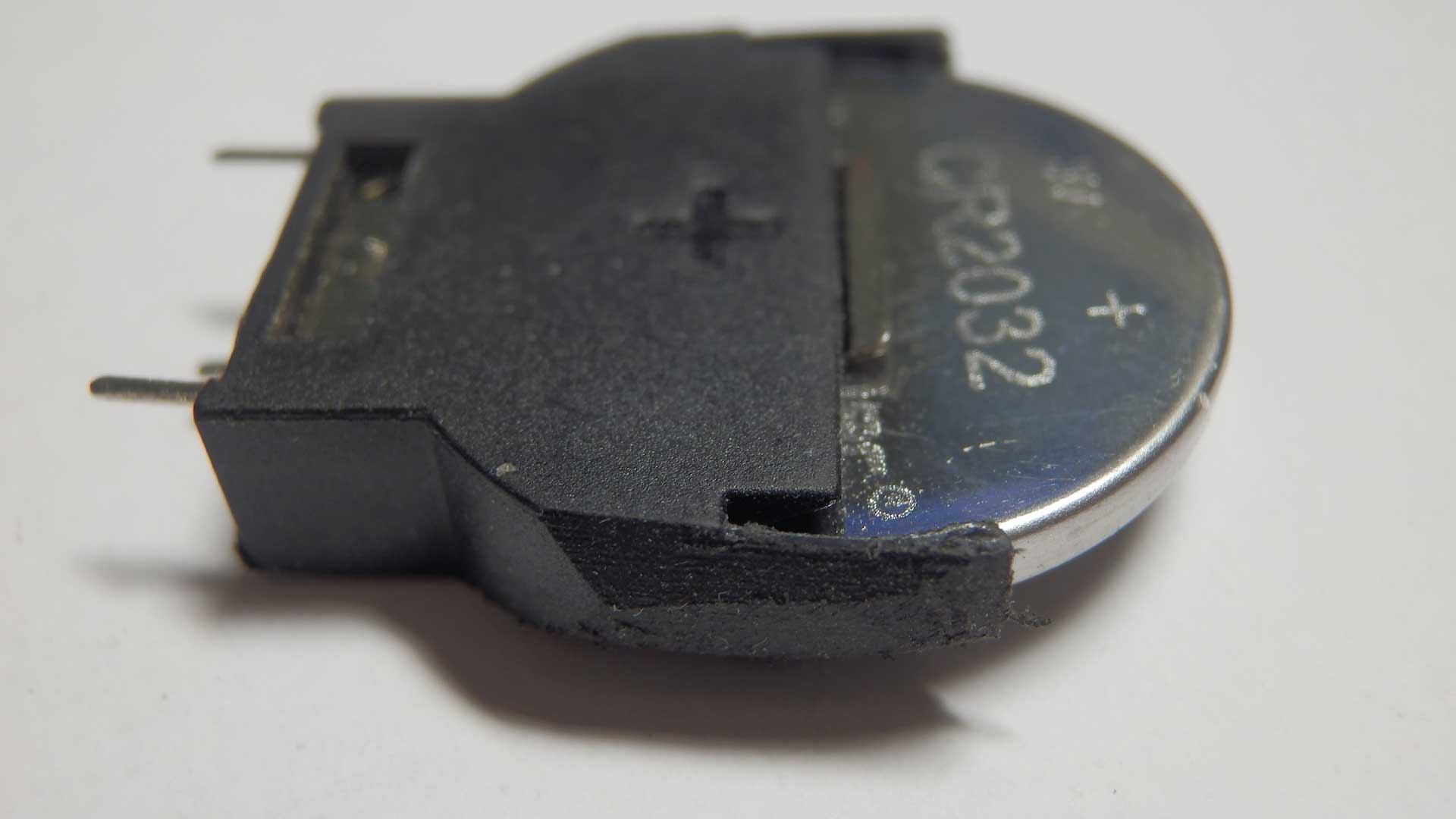

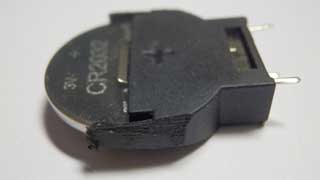

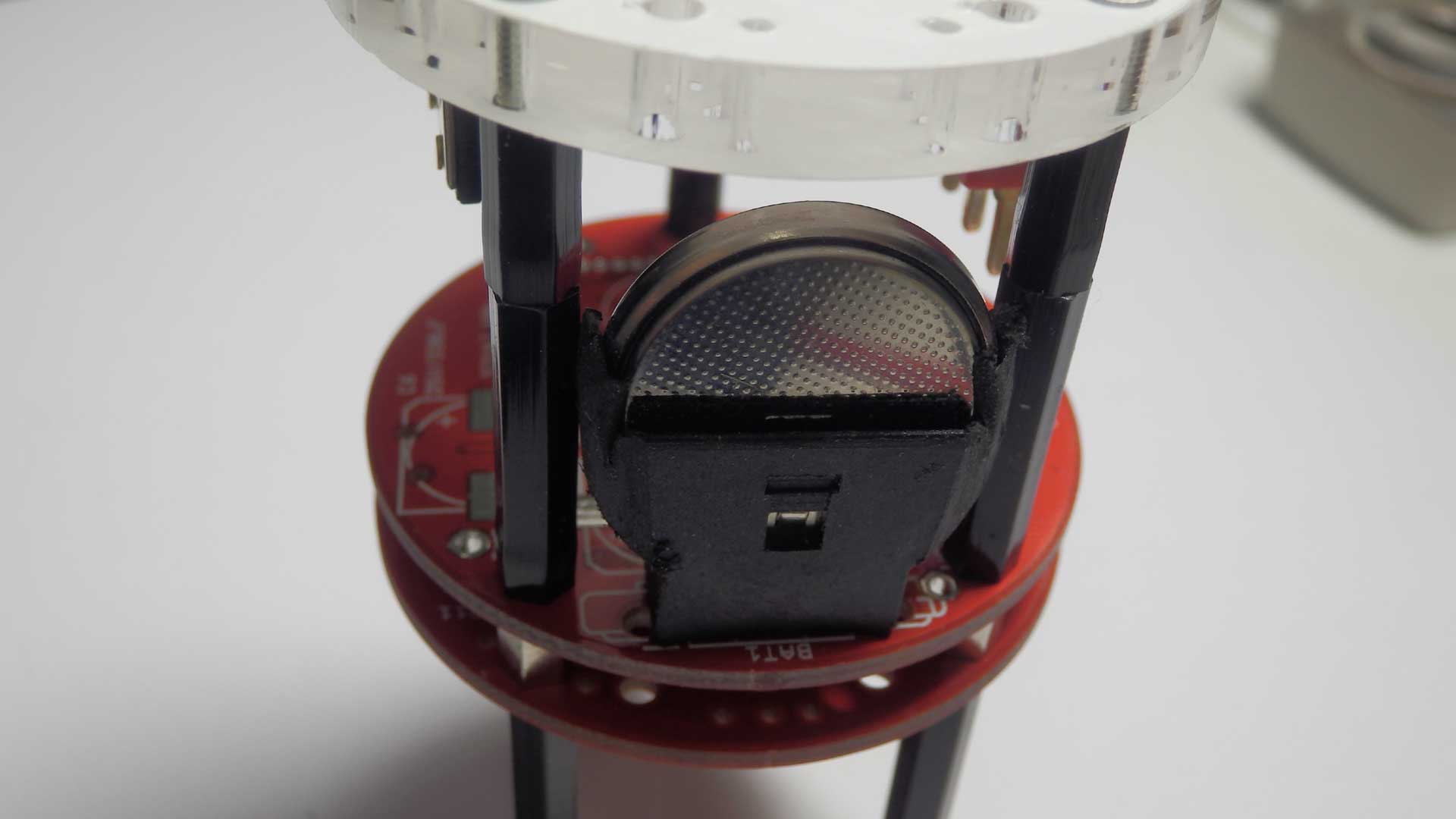

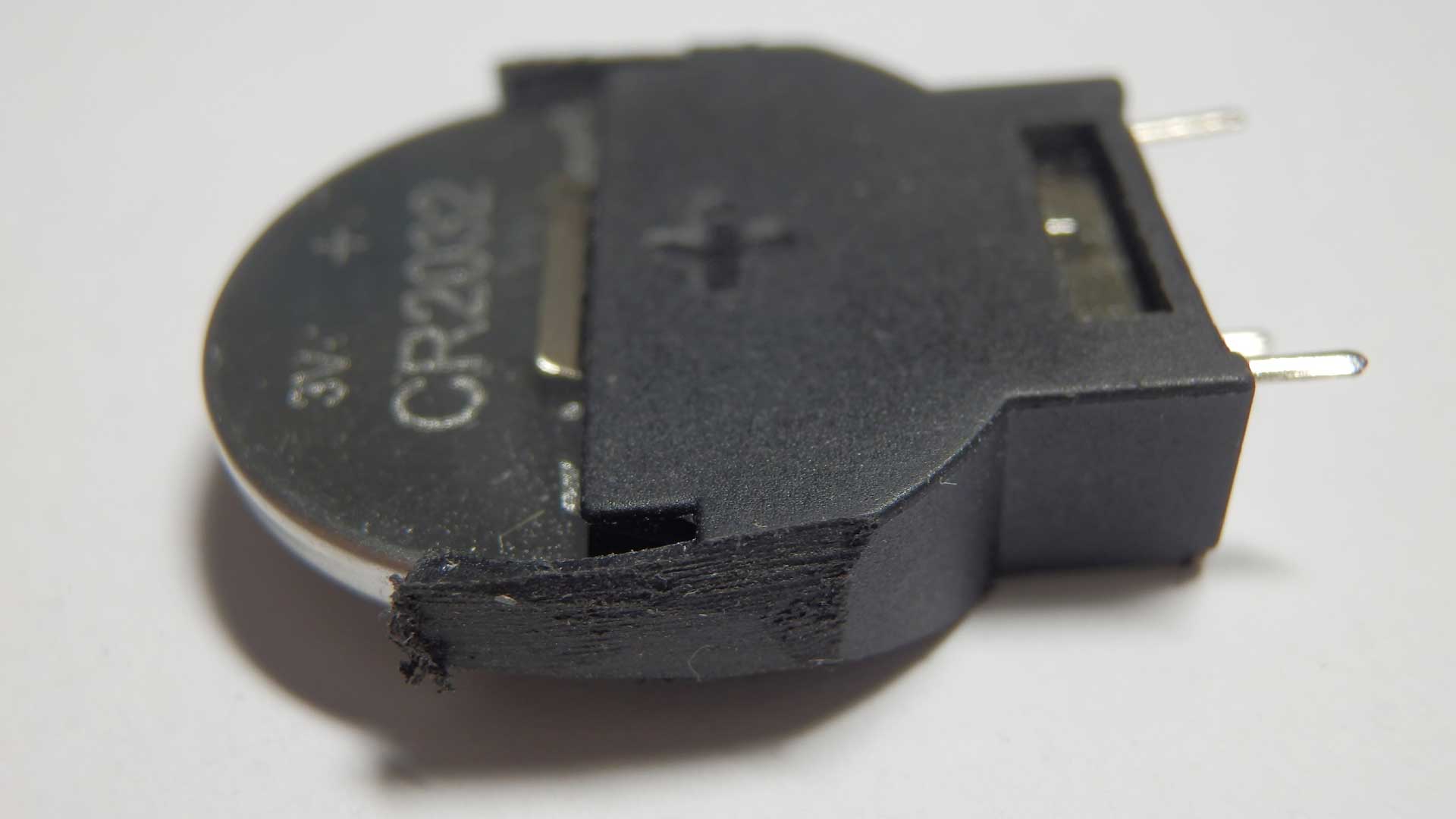

電池がスペーサーとパイプに当る。やすりで（左、右）削ってスペーサーを逃げ、
わきの角を落としてパイプを逃げたが、恰好が悪い。
- １２月８日
基板の部品付けを始める。３－２基板のＲ８の抵抗値は回路図が２２０ｋΩでシルクが１５０ｋΩになっているが、２２０ｋΩが正しい。
基板の外形を少し削らないとパイプに入れる時苦しい。１枚ならすんなり入るのだが、重ねるとほんのちょっとずれるのか入りづらくなる。
５Ｖ用のＩＬ－Ｇ－２Ｐが電解コンデンサのパッドに乗っかるのでピッタリ収まらない。半田付けする前はわからないが、半田が盛られるとコネクタが斜めになる。

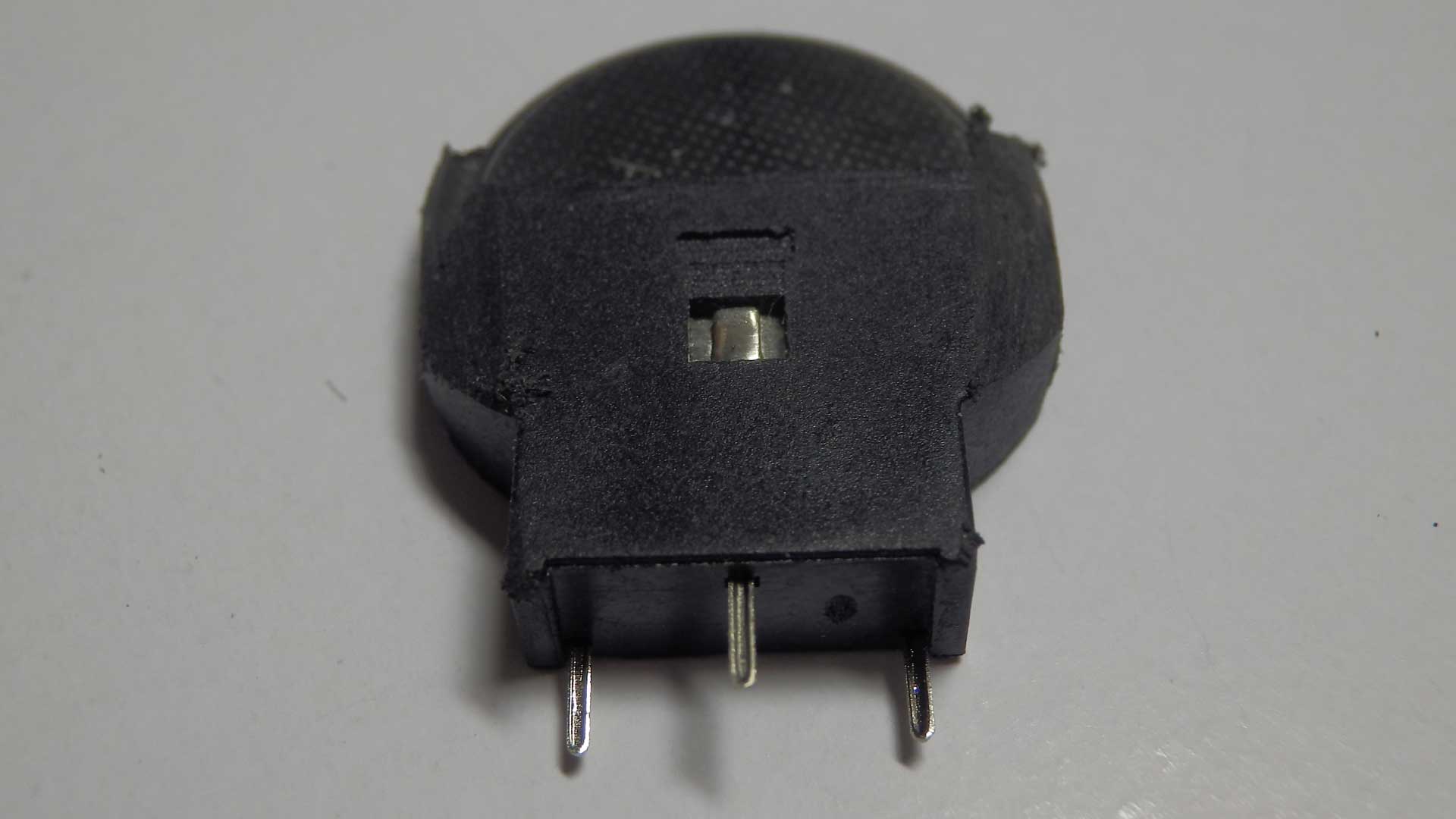

ＩＬ－Ｇ－２Ｐのあたる部分の底を削る。電池ＢＯＸの電解コンデンサ側が当たるのでやすりで削る。（７日の写真はまだ削っていない物）
- １２月９日

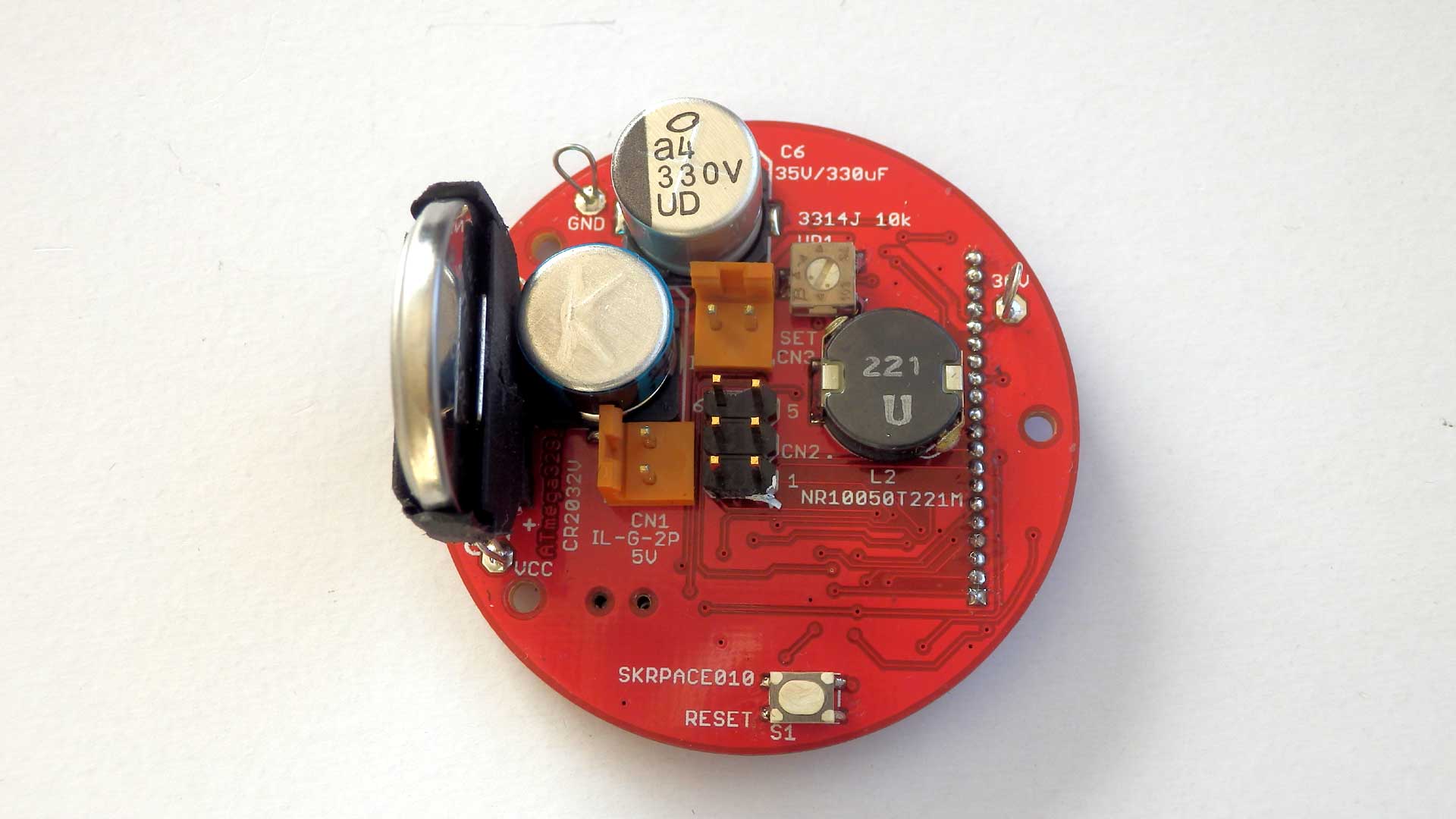

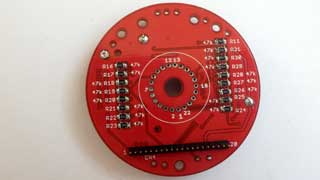

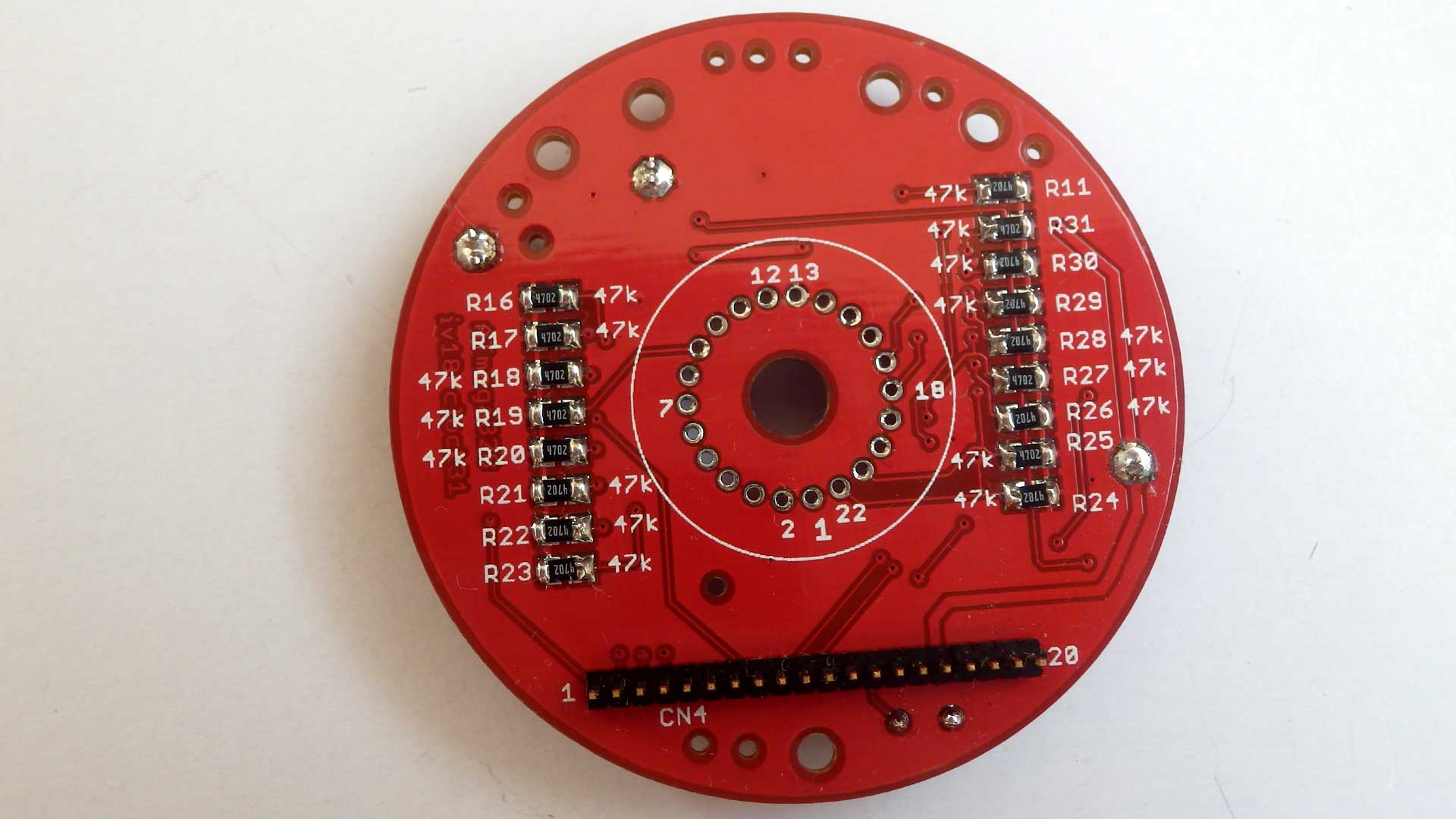

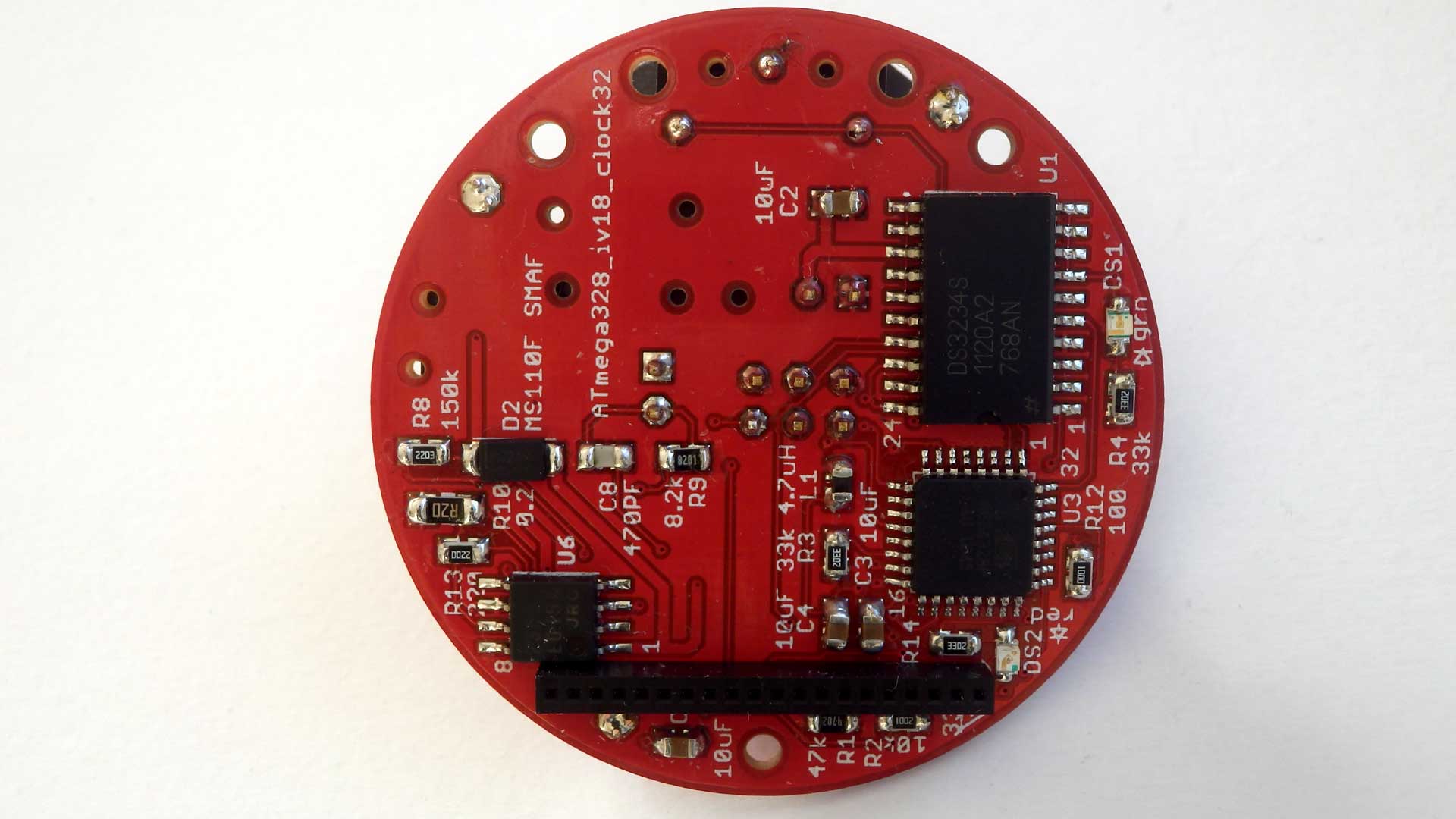

基板を組み上げた。（１－表、１－裏、２－表、２-裏）ＩＶ－１８以外は取り付けた。３０Ｖも確認した。プログラムはまだ書き込んでいない。ＩＶ－１８は１２０ｍｍのスペーサーが無いと位置決めが出来ない。購入は来週になる。

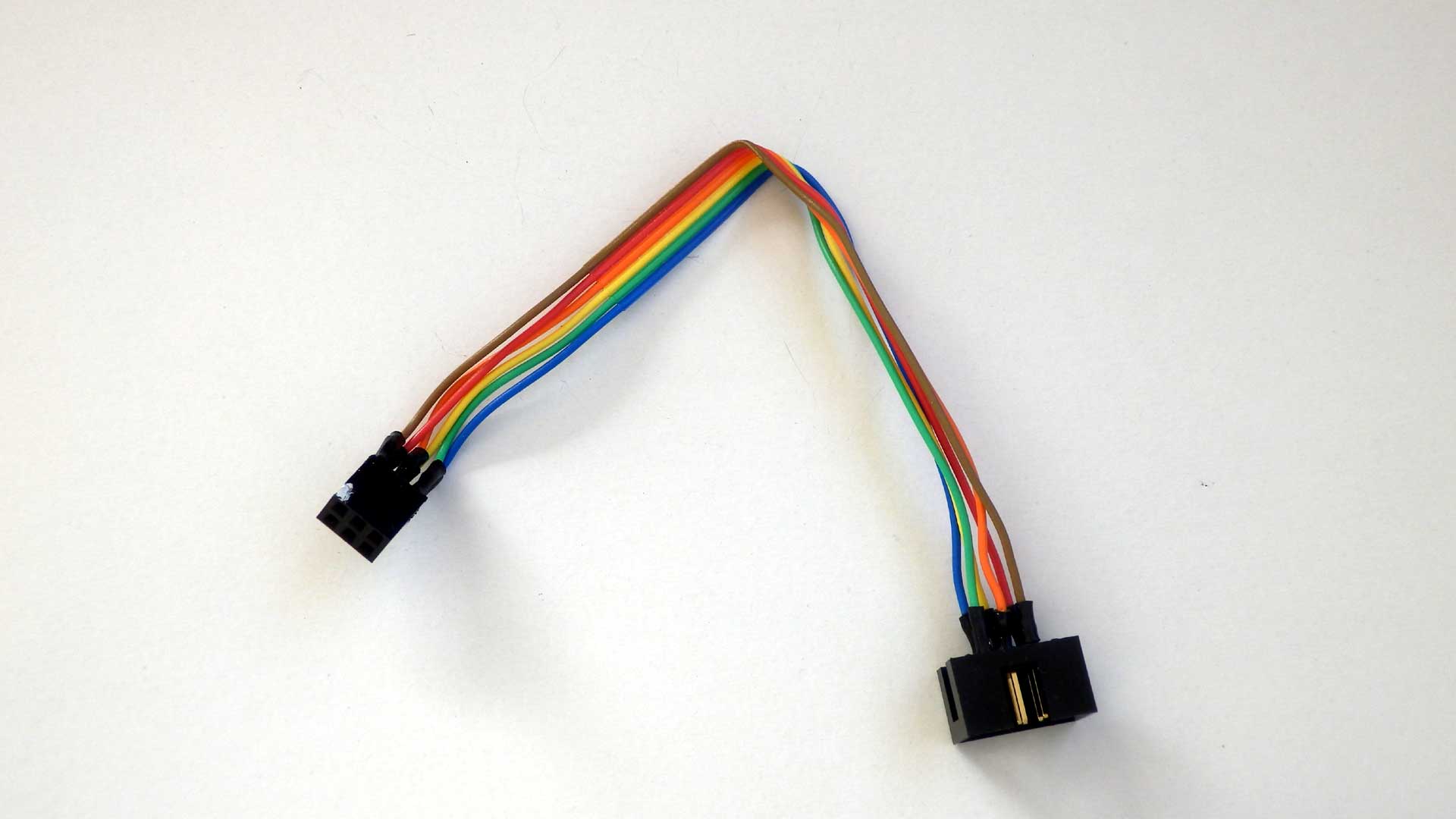

６Ｐの書込みコネクタがＩＬ－Ｇの電源コネクタにぶつかるので、逃げる為の延長ケーブルを作る必要が有る。延長ケーブルは作った。
- １２月１０日
プログラムを書き込んだ。ＬＥＤが光るので暴走はしていないだろう。

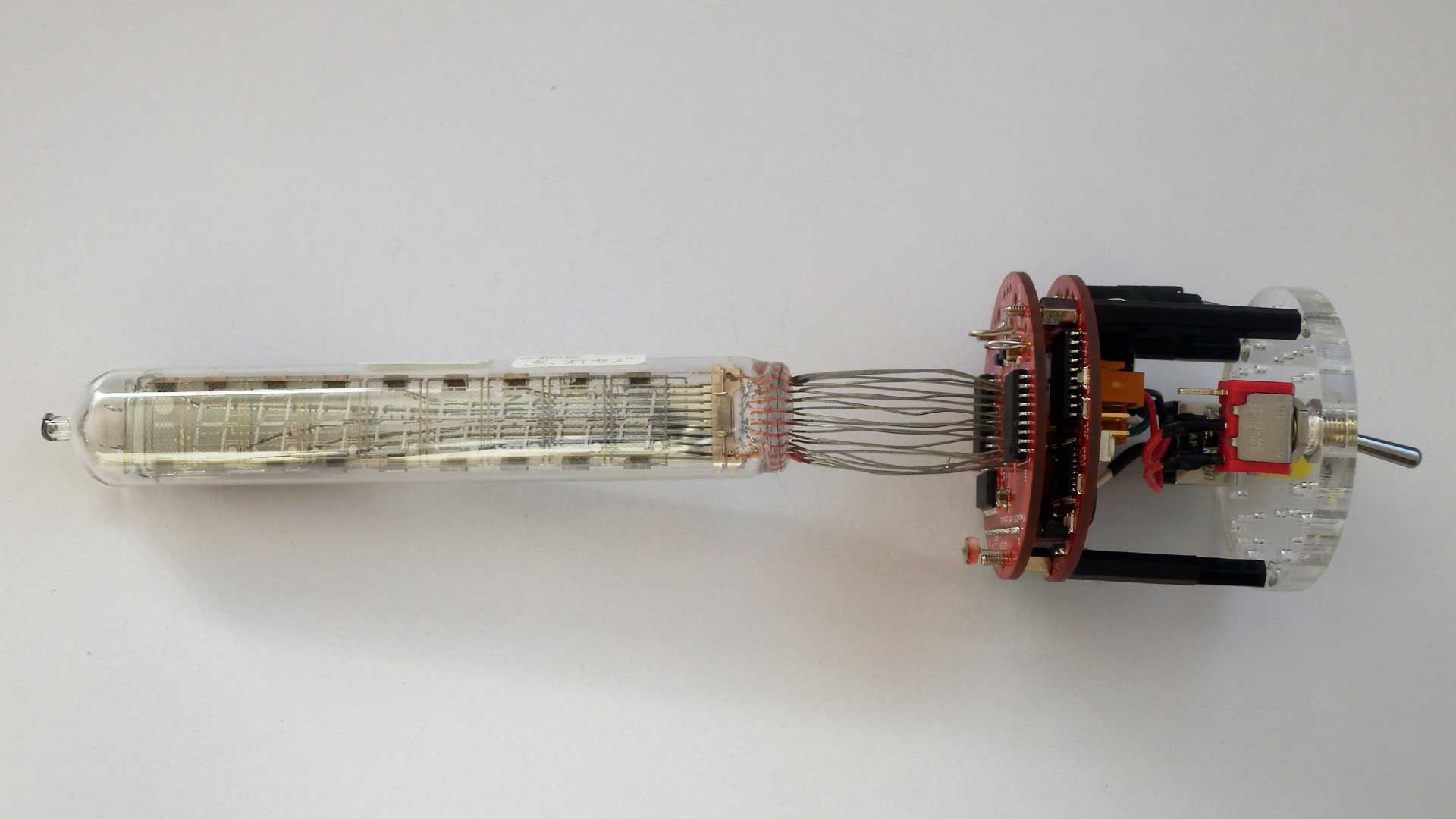

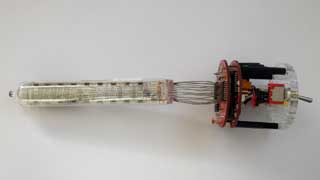

ＩＶ－１８（２桁目だけ不良）を仮に足長で半田付けした。２桁目以外は表示している。
時計設定もできる。バッテリーバックアップもしている。ＣｄＳもＡ／Ｄ値的には動いているようだ。動作的にはＯＫだろう。
後はスペーサーが来て本当にＩＶ－１８を付けてからになる。
次はいつ基板を作るかわからないが、基板図の修正は必要だろう。
- １２月１３日

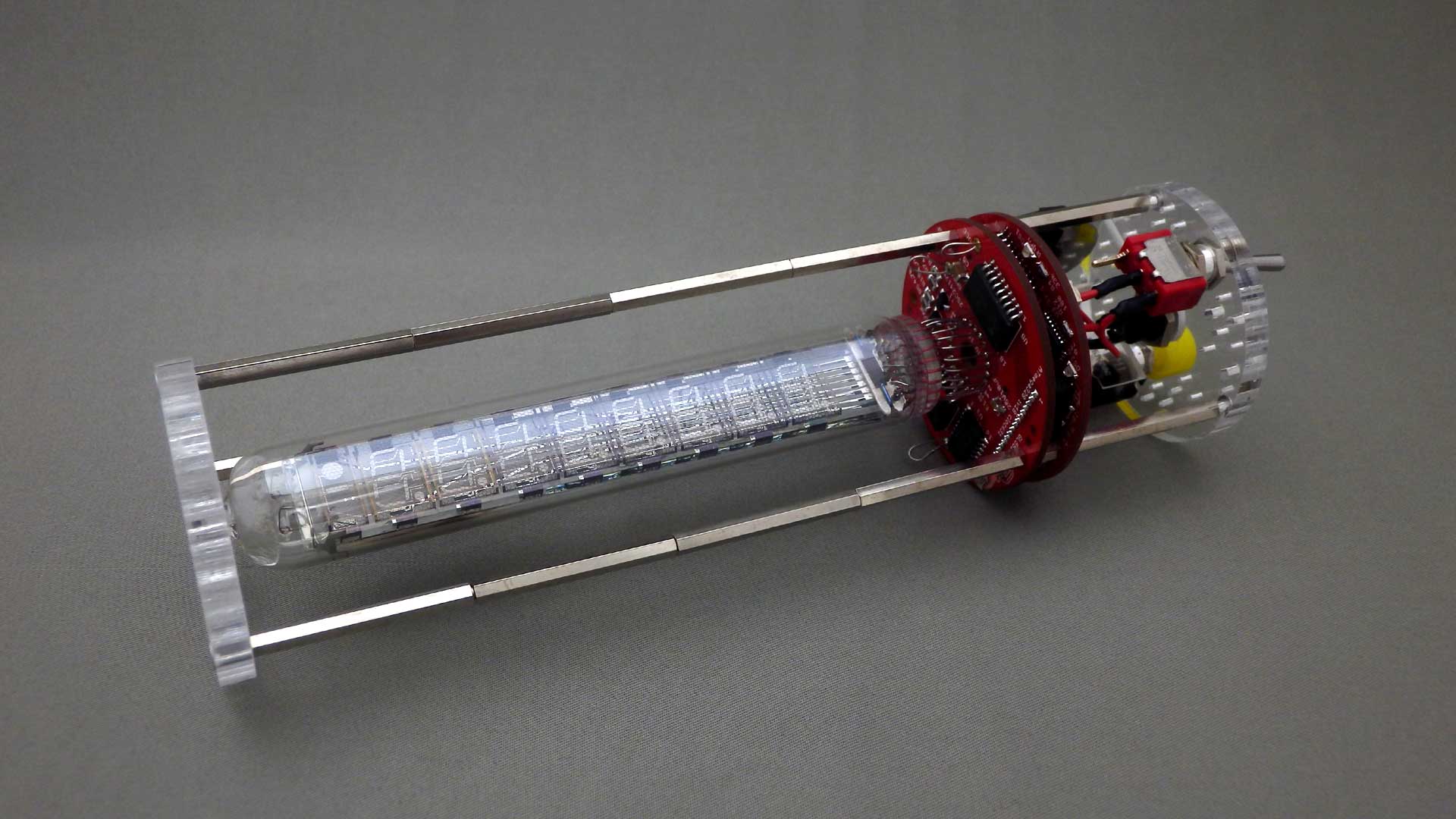

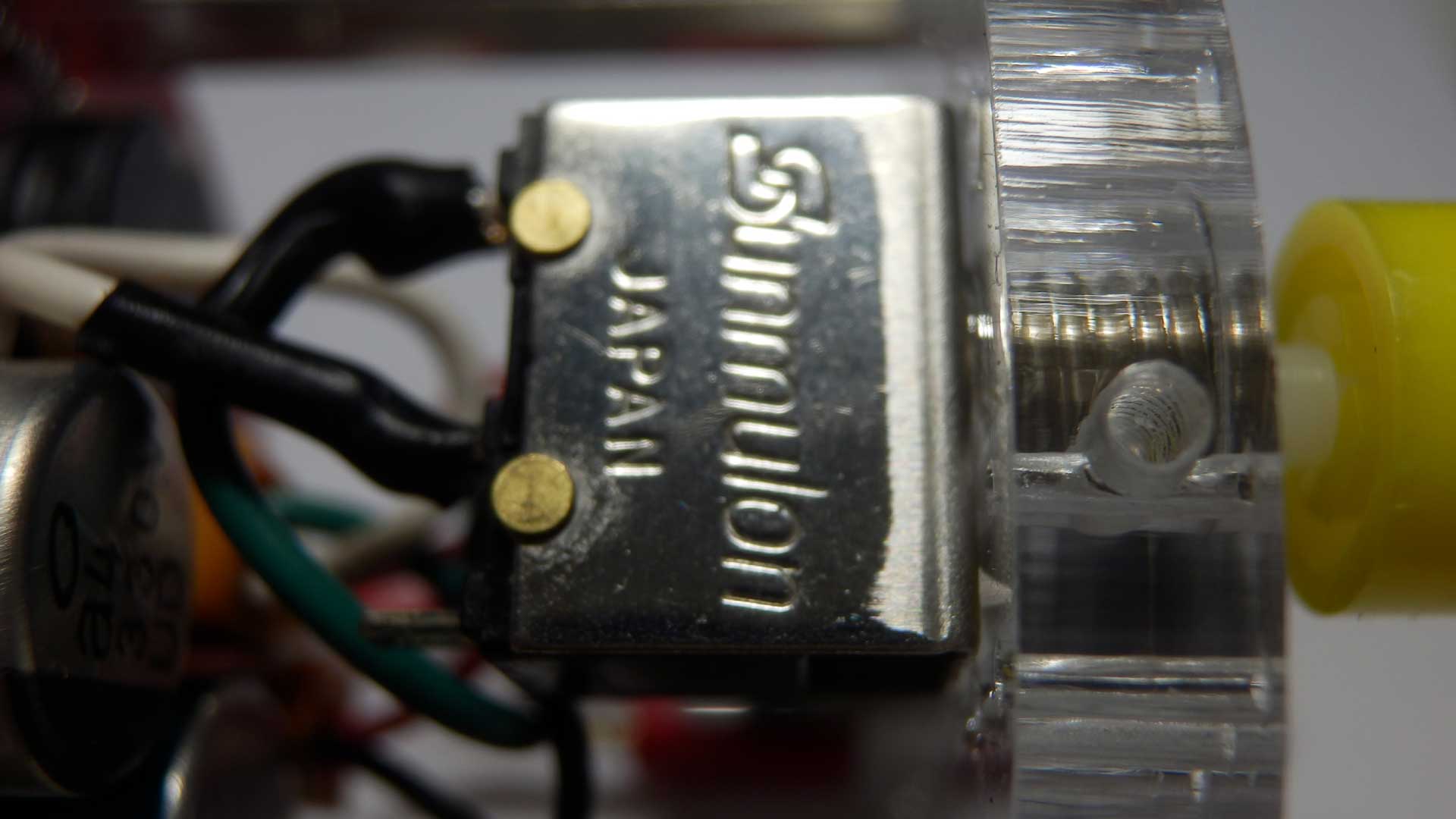

スペーサーが来たので仮組して、パイプの穴とアクリル円板のタップたてを行う。正常に動作するＩＶ－１８を半田付けをして中身を組み上げる。

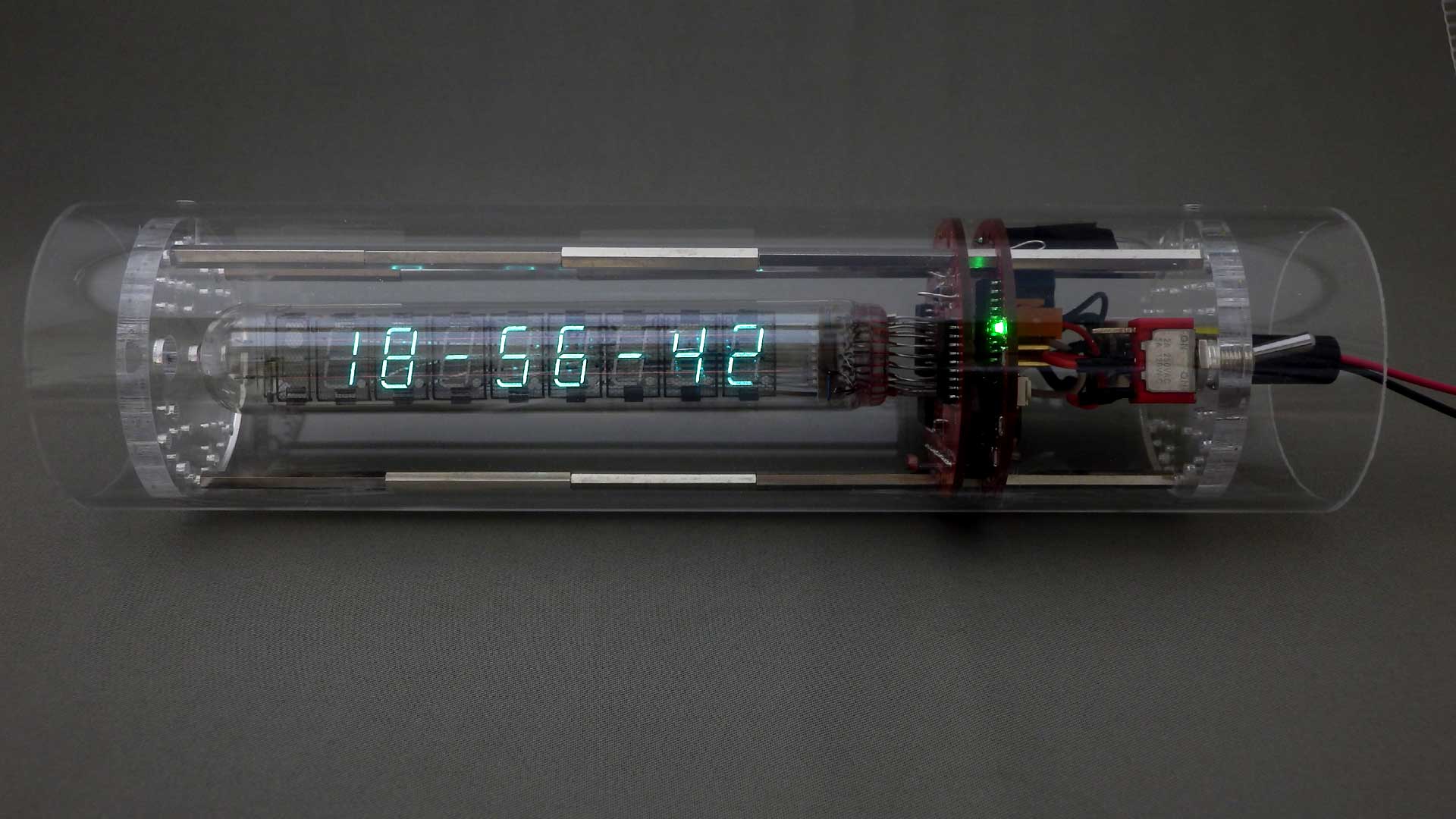

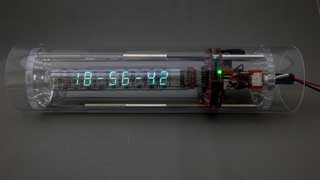

アクリルパイプに中に入れ、電源ＯＮして動作するので完成とする。但し 基板部分は結構熱を持っているので いづれチェックが必要だろうが、５Ｖの電流が１６０ｍＡ位なので８００ｍＷなので大した事は無いだろう。
- １２月１４日
熱の問題を確認したが、パイプから出すと問題ない程度（ほんのり温かい）なので、パイプの中で熱がこもると言う事なのだろう。横のアクリルには穴を開けてあるのだが空気の流れが無いのだろう。
今の所パイプに入れてもとんでもなく熱いと言う訳ではないのでこのままとする。
- １２月３０日

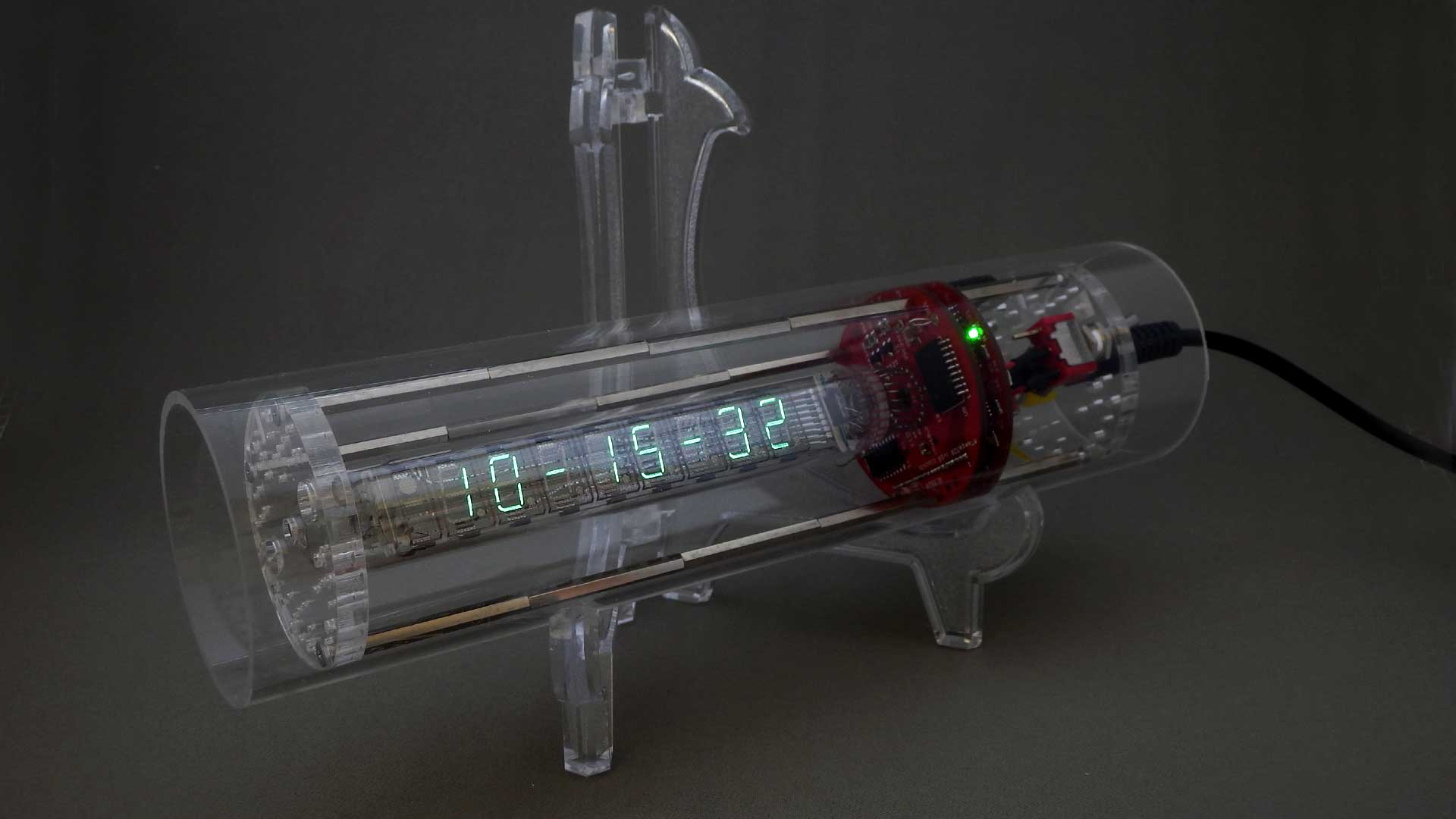

置く時に安定しないので 台に乗せてみました。
