ＩＶ－１８ パイプ入り時計(ИВ-18)
 |
 |
 |
 |
|

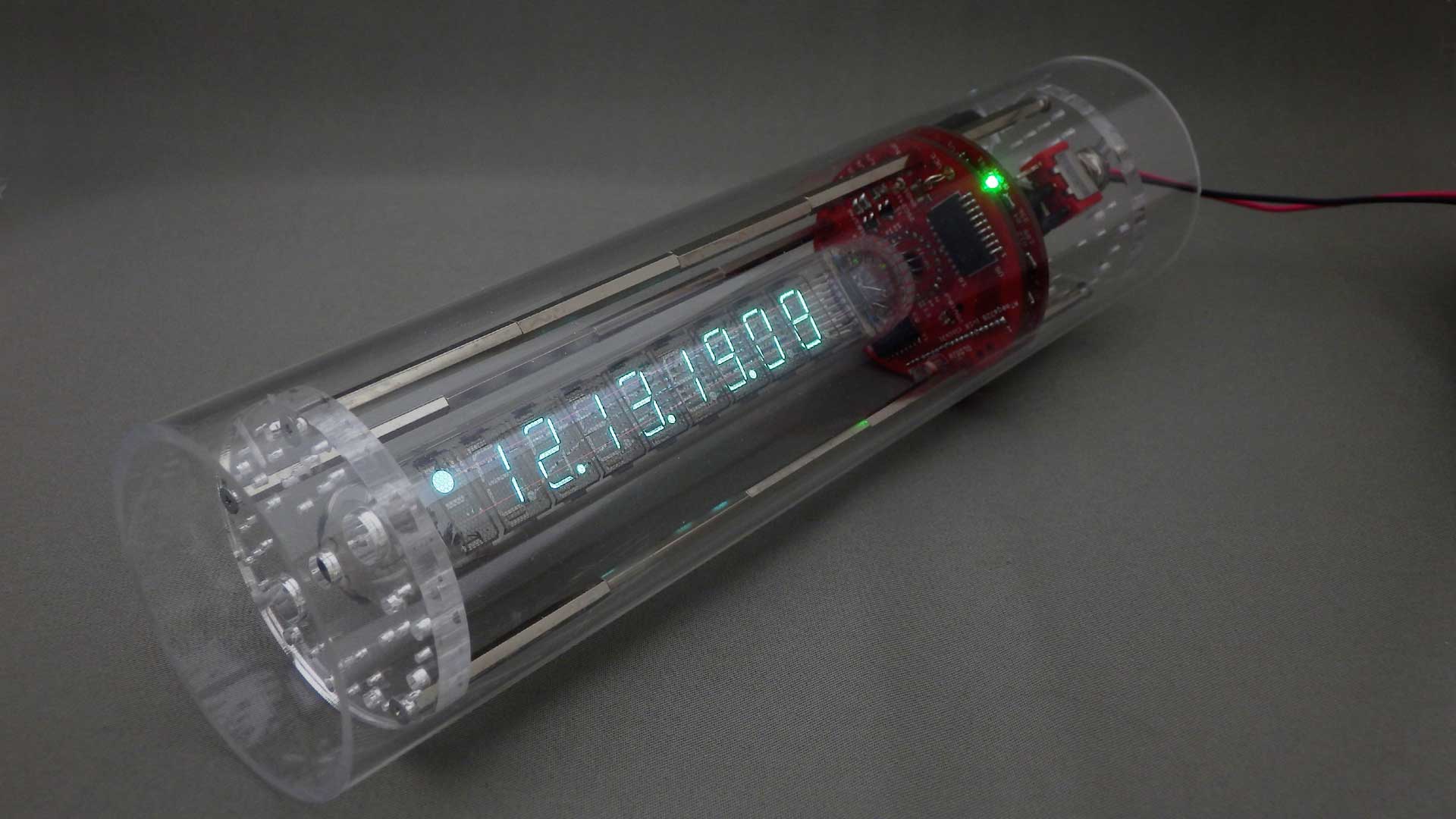

ＡＴｍｅｇａ３２８を使ったＩＶ－１８で表示をする時計で、外部ＡＣアダプタで動作します。 回路は ＶＦＤ表示器、ＲＴＣ、３０Ｖ電源回路が有り、ＶＦＤ表示、時刻設定などをＣＰＵが行います。 このＣ言語のプログラムは 電源をＯＮすると 現在の時分秒をＶＦＤに表示します。 動作に関しては取扱説明書を参照してください ＣＰＵはＡＶＲ ＡＴｍｅｇａ３２８を、ＲＴＣはＤＳ３２３４Ｓを、３０Ｖ電源はＮＪＭ２３６０を、ＶＦＤドライブはＴＤ６２７８３で、 他のＩＣ、抵抗、コンデンサ、ダイオード、トランジスタを使います。 この時計は以前作成した「ＩＶ－１８時計」と回路的には同等で、表面実装品を使い５０φのパイプに入れました。少しは見栄えが良くなったと思います。 部品表の部品の他にアクリルパイプが有ります 制作に関するメモ |
|||
