IN-4(ИН-4)4桁時計
外観 回路図 パターン図 説明書

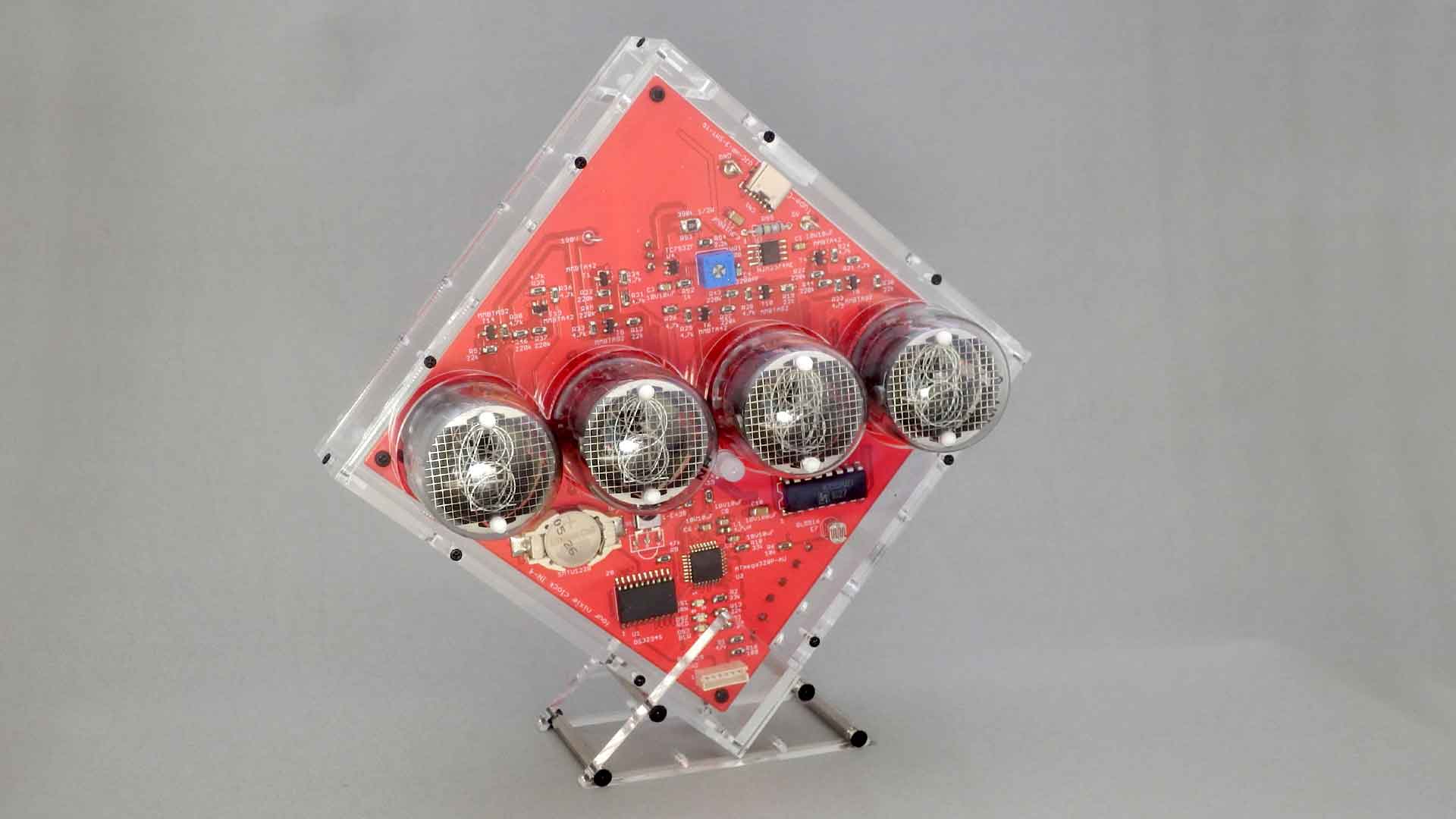

AVRATmega328を使ったIN-4(ИН-4) 4桁時計で、外部ACアダプタ(5V)で動作します。
回路(circuit)は ニキシー管(IN-4)、CPU、高圧電源回路、RTC、ニキシー管ドライバが有り、 ニキシー管表示、時刻設定などをCPUが行い、高圧制御はNJM2374が行います。

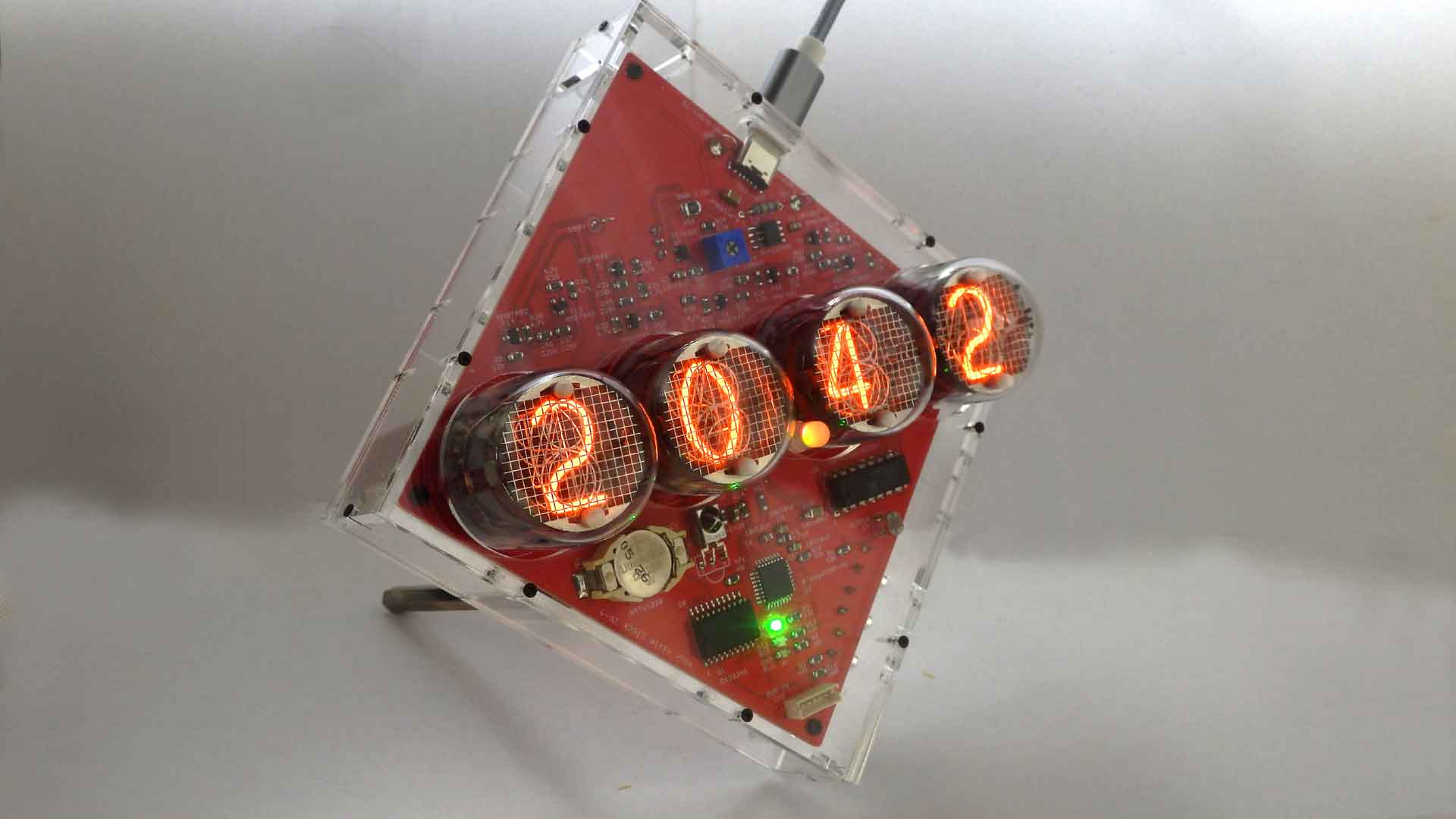

このC言語のプログラム(Source program)は  電源をONすると現在の時分をニキシー管に表示します。
動作に関しては取扱説明書(user's manual)を参照してください
部品表(Bill of materials)は 基板部品の一覧表で、秋葉原等で購入出来る店の名前も入れてあります。
アクリル板を加工し、箱型に組立て、基板を作り入れました。
モスキート音の軽減対策をしました。

制作に関するメモ
