IN-17(ИН-17)15桁時計
外観 回路図 パターン図 説明書

AVR ATmega328を使った15桁ニキシー管時計で、外部ACアダプタ(12V)で動作します。
回路は ニキシー管(IN-17)、 CPU、高圧電源回路、RTC、ニキシー管ドライバが有り、ニキシー管表示、時刻設定などをCPUが行い、高圧制御はNJM2360が行います。
このC言語のプログラムは  電源をONすると 現在の時分をニキシー管に表示します。
動作に関しては取扱説明書を参照してください
部品表は 基板部品の一覧表で、秋葉原等で購入出来る店の名前も入れてあります。

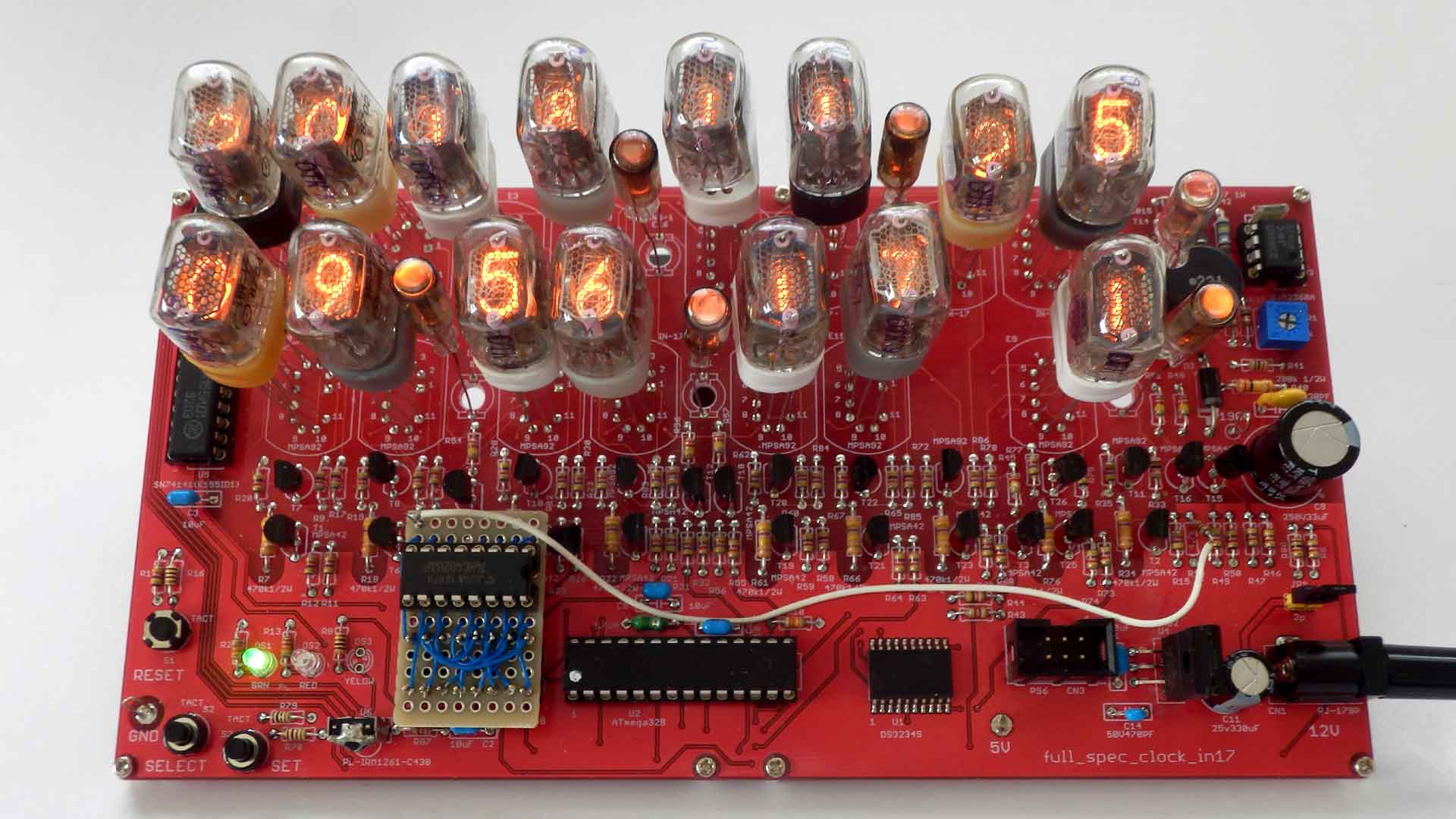

この時計の基板は回路の動作を検証する為に作った物なので 子基板が有ったり、ニキシー管、ネオン管が完全には取り付けられていません。 今後は この回路で違うスタイルの物を作る予定です。

制作に関するメモ
