OG-3 スピナーⅠ(ОГ-3)
外観 回路図 パターン図 部品表

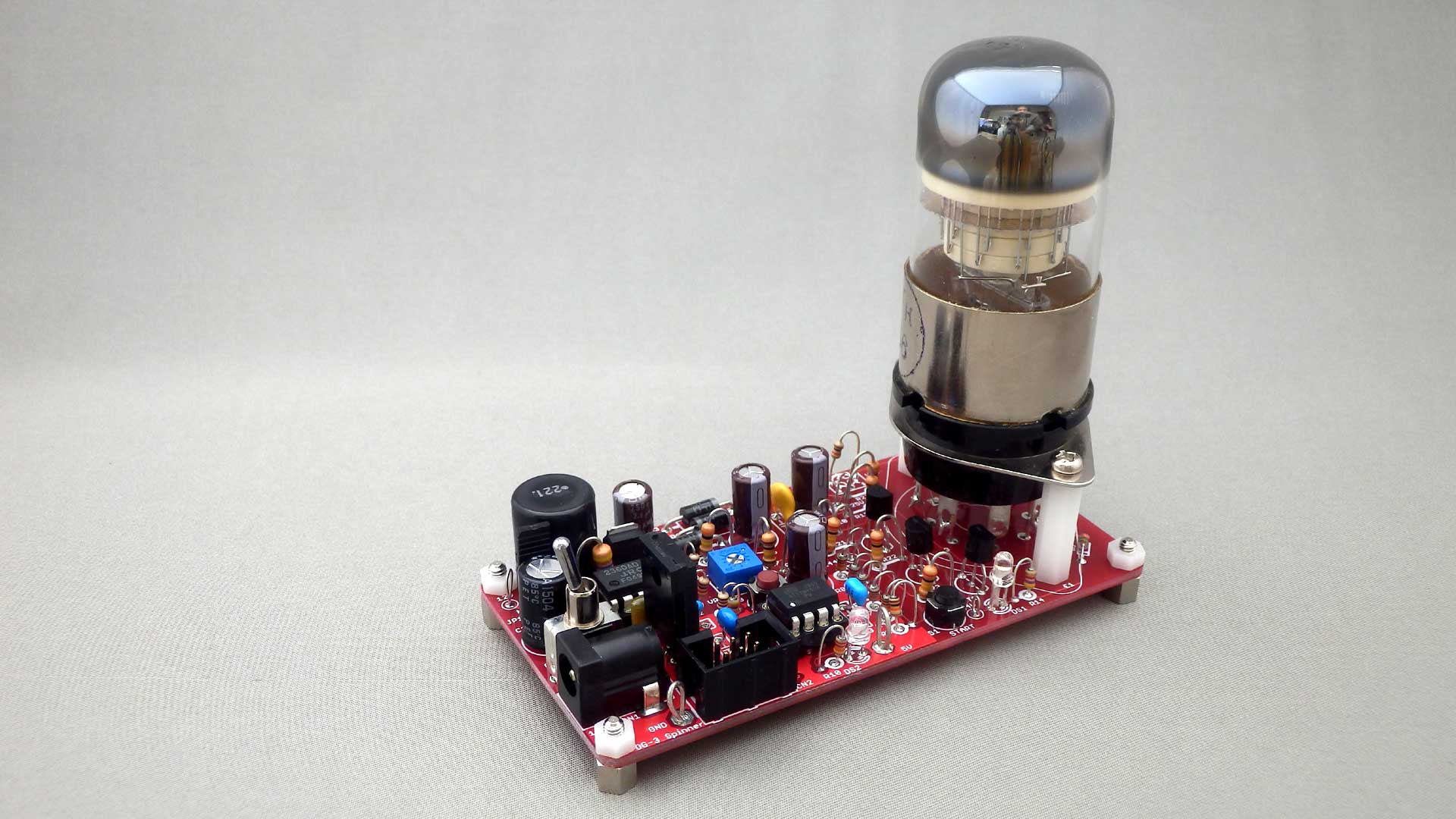

ATtiny13Aを使ったOG-3の動作チェック基板で、外部ACアダプタで動作します。 回路は デカトロン用ソケット、CPU、高圧電源回路が有り、CPUがデカトロンにパルスを出します。 このC言語のプログラムは 電源をONするとLEDが点滅し、同時にデカトロンが点灯します。 この後基板上のタクトスイッチを押すと デカトロン(OG-3)の点灯個所が移動します。( 動画は遅いパルスと通常のパルスの両方を連続した動作になっています)
CPUはAVR ATtiny13Aを、高圧電源はNJM2360で、 他には 抵抗、コンデンサ、ダイオード、FET、トランジスタを使います。
部品表は 基板部品の一覧表で、秋葉原等で購入出来る店の名前も入れてあります。
OG-4も アノード抵抗を820kΩに替え、各信号とピン番号が合う様に入れ替えて動作が出来ました。
